IDEAL
LOSA MACIZA
Uso intensivo en obra con alta reutilización y manipulación constante
USORUDO
LINEA GR / USO RUDO
Puntal metálico
GR300
Entrega inmediata
Puntal telescópico de acero para apuntalamiento temporal que incorpora sistema anti-extracción y configuración reforzada para operación intensiva y reutilización continua en obra.
3 m
Altura máxima
15.62 kN
Capacidad máxima
Ajustable
En altura
ESPECIFICACIONES TÉCNICAS
Resumen técnico
Modelo
GR300
Disponibilidad
Entrega inmediata
Sistema
Carga vertical
Rango
1.70 m a 3.00 m
Capacidad
15.62 kN - 12.06 kN (según altura)
Geometría y estructura
Ø exterior
56 mm
Ø interior
48 mm
Espesor
2 mm
Placas
120 x 120 mm
Peso
10 kg
Construcción
Material
Acero
Acabado
pre-galvanizado

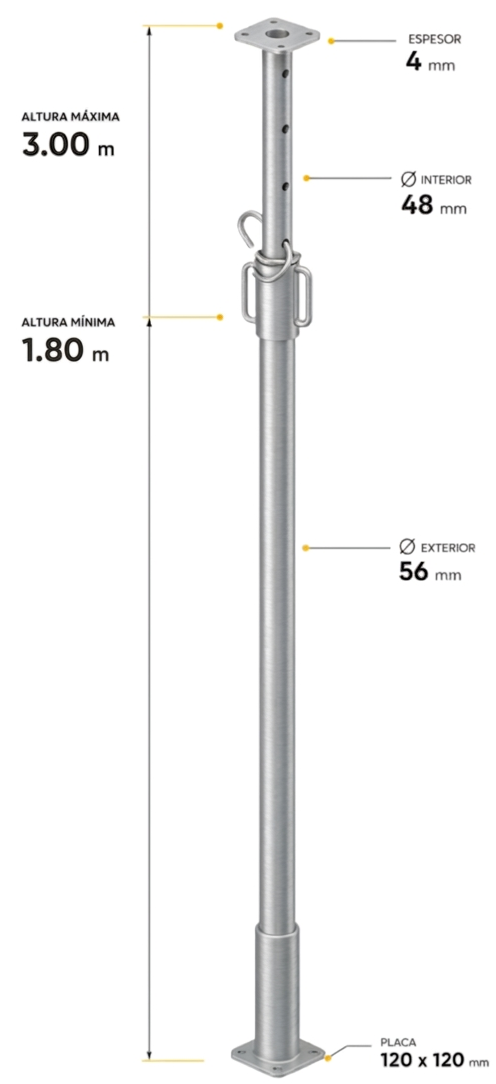

Vista técnica
Información adicional
Base normativa
EN 1065
Incluye
Puntal completo con sistema telescópico, rosca, arandela, gancho y placas
No incluye
Trípode, cabezal, accesorios de sistema
ELEMENTOS CLAVE DEL DESEMPEÑO DEL GR300
El puntal GR300 es un sistema telescópico de soporte vertical diseñado para procesos de cimbra con alta reutilización en obra. Su configuración reforzada mejora el comportamiento operativo bajo manipulación continua y condiciones reales de trabajo.
ACABADO PRE-GALVANIZADOProtección contra corrosión en ambientes agresivos, humedad constante y exposición prolongada en obra. Ideal para condiciones exigentes y ambientes salinos.
GRADUADO VISIBLEReduce tiempos de colocación al eliminar la necesidad de contar orificios manualmente, permitiendo ajustes más rápidos y precisos en obra.
REFUERZO INFERIORZona inferior reforzada para resistir impactos, deformaciones y condiciones de uso rudo donde el puntal recibe mayor desgaste.
Capacidad de carga
La capacidad varía conforme aumenta la extensión. La diferencia de la serie GR está en su desempeño operativo bajo reutilización intensiva.
Altura del puntal
(extensión)
(extensión)
Capacidad de carga
(con factor de seguridad)
(con factor de seguridad)
Extensión
1.70 m
15.62 kN(1,593 kg)
Extensión
2.60 m
15.15 kN(1,545 kg)
Extensión
2.80 m
13.64 kN(1,391 kg)
Extensión
3.00 m
12.06 kN(1,230 kg)
Comportamiento estructural
A mayor altura, menor capacidad
El límite no es solo el acero, es la estabilidad.
A mayor altura, el puntal es más sensible a pandeo, plomeo y excentricidad.
Plomeo correctoAsegura verticalidad antes de cargar.
Carga centradaEvita excentricidades en el eje.
Base firmeUsa apoyo nivelado y resistente.
Las capacidades corresponden a cargas de trabajo e incluyen factor de seguridad.
APLICACIONES RECOMENDADAS
IDEAL
REAPUNTALAMIENTO TEMPORAL
Procesos repetitivos de soporte temporal durante ganancia de resistencia
IDEAL
VIGUETA Y BOVEDILLA
Obra convencional de rápida ejecución y modulación repetitiva
IDEAL
LOSACERO
Compatible con sistemas mixtos de construcción acelerada
CONDICIONADO
LOSA RETICULADA
Aplicaciones sujetas a control de altura y correcta distribución de carga
NO RECOMENDADO
INFRAESTRUCTURA PESADA
No diseñado para aplicaciones industriales de alta exigencia estructural
IDEALAplicación dentro del rango recomendado de uso.
CONDICIONADOUso sujeto a revisión técnica según aplicación y condiciones de trabajo.
NO RECOMENDADOCondiciones fuera del comportamiento previsto del sistema.
No recomendado para: Cargas industriales de alta exigencia. Aplicaciones con esfuerzos laterales permanentes. Infraestructura pesada sin cálculo específico.
CONSIDERACIONES DE USO:
Aunque su capacidad base es similar a la serie L, su valor está en la resistencia al uso rudo: mayor protección superficial, mejor comportamiento ante manipulación frecuente y mayor vida útil operativa.
La capacidad del puntal disminuye conforme aumenta su altura debido al efecto de esbeltez y pandeo.
La capacidad del puntal disminuye conforme aumenta su altura debido al efecto de esbeltez y pandeo.
GR300 vs L400
Mayor vida útil operativa frente a soluciones básicas, especialmente cuando el equipo se manipula y reutiliza todos los días.
CARACTERÍSTICA
GR300
PUNTAL EMAQ L400
Resistencia al trato de obra
Refuerzo y acabado para uso rudo
Solución básica de menor protección
Reutilización
Alta rotación con menor desgaste visible
Reutilización más limitada por acabado
Mantenimiento
Menor deterioro por manipulación constante
Mayor exposición a golpes y corrosión
Aplicación ideal
Obras con ciclos repetitivos y alta demanda operativa
Obra general de menor intensidad
Valor comercial
Menor costo por ciclo de uso
Menor inversión inicial
USO RUDO SIN CAMBIAR LA LÓGICA DE OBRA
- Mejor resistencia al manejo diario.
- Mayor vida útil en ciclos repetitivos.
- Acabado pre-galvanizado.
- Refuerzo en base.
- Menor desgaste operativo.
MÁS DURACIÓN EN OBRA REAL.
