IDEAL
Control de plomo
Ajuste y corrección temporal de verticalidad en elementos dentro de su rango de trabajo.
USOAPEO
LINEA I / INCLINADO

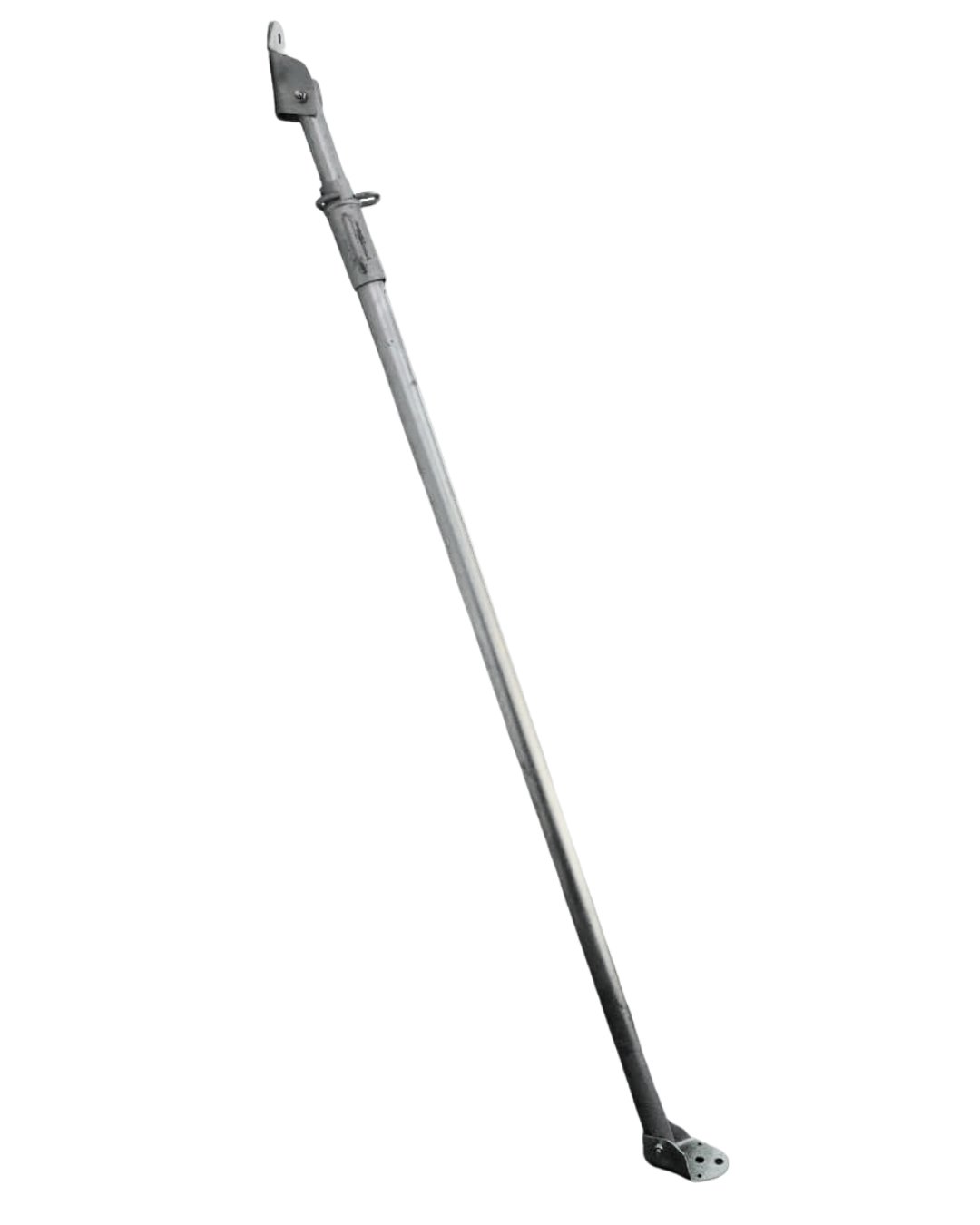

Puntal metálico
I180
Entrega inmediata
Sistema telescópico inclinado diseñado para aplicaciones de compresión y tracción en estabilización temporal. Su configuración permite control geométrico, alineación y soporte lateral durante procesos constructivos.
1.8 m
Altura máxima
12 kN
Compresión máxima
15.60 kN
Tracción máxima
ESPECIFICACIONES TÉCNICAS
Resumen técnico
Modelo
I180
Disponibilidad
Entrega inmediata
Sistema
Carga inclinada
Rango
1.10 m a 1.80 m
Capacidad
12 kN (compresión constante)
Geometría y estructura
Ø exterior
56 mm
Ø interior
48 mm
Espesor
1.80 mm
Placas
170 mm
Peso
7.95 kg
Construcción
Material
Acero
Acabado
pre-galvanizado

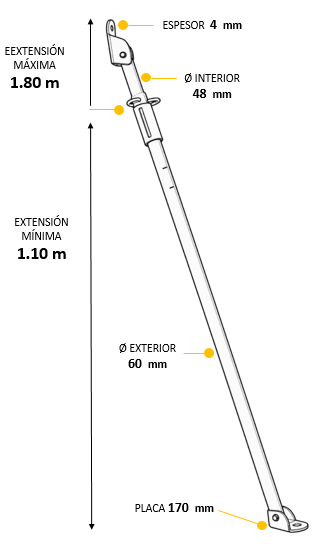

Vista técnica
Información adicional
Base normativa
EN 1065
Incluye
Puntal completo con sistema telescópico, rosca, arandela, gancho y placas
No incluye
Trípode, cabezal, accesorios de sistema
ELEMENTOS CLAVE DEL DESEMPEÑO DEL I180
ACABADO PRE-GALVANIZADOProtección contra corrosión en elementos expuestos durante trabajos de estabilización, donde la humedad y el contacto con concreto son constantes.
ESTABILIDAD LATERALControla desplazamientos de elementos verticales transmitiendo los esfuerzos entre sus puntos de conexión.
CONTROL DE PLOMOPermite ajustar y mantener la verticalidad de muros, paneles y columnas durante el montaje y colado.
COMPLEMENTO DEL APUNTALAMIENTOComplementa sistemas de soporte vertical al controlar desplazamientos y mnatener la posición de elementos durante la obra.
Compresión a 45° - tracción 15.60 Kn
La capacidad del puntal inclinado depende de su extensión y condición de trabajo a compresión o tracción.
Comportamiento estructural
Seleccione la altura requerida
Mueva el selector para consultar la carga
Altura seleccionada
—
1.1 m
1.8 m
Capacidad disponible
—
Equivalencia aproximada
—
Capacidad publicada conforme a la ficha técnica.
El desempeño depende de anclajes adecuados, ángulo de trabajo y control simultáneo de compresión y tracción.
Ángulo correctoRespeta la inclinación de trabajo indicada.
Anclaje firmeVerifica puntos de apoyo antes de ajustar.
Control de plomoAjusta y revisa verticalidad durante el colado.
Las capacidades corresponden a cargas de trabajo e incluyen factor de seguridad.
APLICACIONES RECOMENDADAS
IDEAL
Estabilización de muros
Soporte inclinado para controlar posición y desplazamiento en elementos de altura contenida.
IDEAL
Estabilización de columnas
Control temporal de posición y verticalidad durante montaje, ajuste o ejecución.
IDEAL

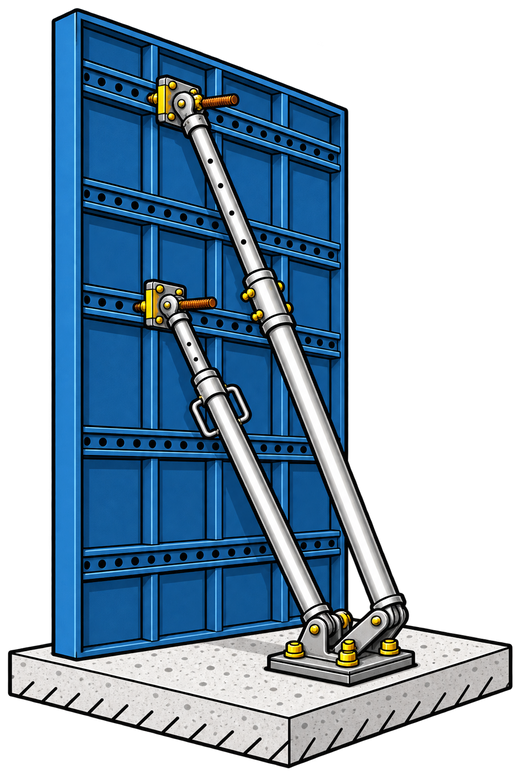

Estabilización combinada
Puede trabajar sobre la zona inferior junto con un puntal de mayor alcance que controle un punto superior.
NO RECOMENDADO
Retenida horizontal
No recomendado para configuraciones prácticamente horizontales o fuera del rango angular previsto para el sistema.
NO RECOMENDADO
Apuntalamiento de losas
No sustituye puntales verticales destinados a soportar cargas gravitacionales de cimbra.
IDEALAplicación dentro del rango recomendado de uso.
CONDICIONADOUso sujeto a revisión técnica según aplicación y condiciones de trabajo.
NO RECOMENDADOCondiciones fuera del comportamiento previsto del sistema.
No recomendado para: Apuntalamiento convencional de losas, reapuntalamiento o configuraciones donde la función principal sea recibir cargas gravitacionales verticales. Tampoco debe utilizarse como elemento de estabilización sin verificar los puntos de anclaje, la geometría de instalación y los esfuerzos de compresión y tracción generados por el sistema.
CONSIDERACIONES DE USO:
El I180 está orientado al control cercano y estabilización temporal de elementos dentro de un rango de altura contenido. En configuraciones combinadas puede trabajar sobre la zona inferior mientras un puntal de mayor alcance controla un punto superior del mismo elemento. La posición de los puntos de fijación, ángulo de trabajo y capacidad de los anclajes deben definirse considerando el comportamiento del conjunto.
Puntal metálico vs polín de madera
El puntal inclinado no compite con el puntal vertical: resuelve otra condición de obra, donde el reto es estabilizar y controlar geometría.
CARACTERÍSTICA
I180
POLÍN DE MADERA
Tipo de trabajo
Compresión y tracción inclinada
Carga vertical
Aplicación ideal
Muros, retenidas, tilt-up y alineación
Losas y soporte vertical
Control geométrico
Alineación y estabilidad lateral
Apoyo vertical temporal
Instalación
Requiere anclajes y ángulo de trabajo
Requiere base firme y plomeo vertical
Criterio de selección
Cuando el elemento se puede mover lateralmente
Cuando la carga baja verticalmente
NO ES MÁS CARGA, ES MÁS CONTROL
- Trabaja a compresión y tracción. Controla plomo y alineación. Estabiliza elementos verticales. Requiere anclajes correctos. No sustituye puntales de losa.
CONTROL GEOMÉTRICO EN OBRA.
