Estabilización de muros
Control temporal durante montaje, alineación y ejecución de elementos verticales.
USOAPEO
LINEA I / INCLINADO
Puntal metálico
I400
Entrega inmediata
Sistema telescópico inclinado para aplicaciones de compresión y tracción utilizadas en estabilización temporal de elementos estructurales. Su diseño favorece control lateral y alineación en obra.
4 m
Altura máxima
14.16 kN
Compresión máxima
15.60 kN
Tracción constante
ESPECIFICACIONES TÉCNICAS
Resumen técnico
Modelo
I400
Disponibilidad
Entrega inmediata
Sistema
Carga inclinada
Rango
2.20 m a 4.00 m
Capacidad
14.16 kN - 6.62 kN (según extensión)
Geometría y estructura
Ø exterior
56 mm
Ø interior
48 mm
Espesor
1.80 mm
Placas
170 mm
Peso
12.75 kg
Construcción
Material
Acero
Acabado
pre-galvanizado

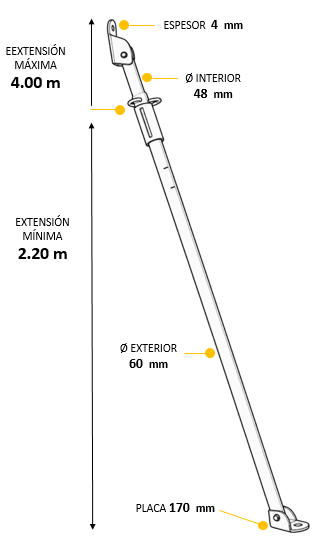

Vista técnica
Información adicional
Base normativa
EN 1065
Incluye
Puntal completo con sistema telescópico, rosca, arandela, gancho y placas
No incluye
Trípode, cabezal, accesorios de sistema
ELEMENTOS CLAVE DEL DESEMPEÑO DEL I400
ACABADO PRE-GALVANIZADOProtección contra corrosión en elementos expuestos durante trabajos de estabilización, donde la humedad y el contacto con concreto son constantes.
ESTABILIDAD LATERALControla desplazamientos de elementos verticales transmitiendo los esfuerzos entre sus puntos de conexión.
CONTROL DE PLOMOPermite ajustar y mantener la verticalidad de muros, paneles y columnas durante el montaje y colado.
COMPLEMENTO DEL APUNTALAMIENTOComplementa sistemas de soporte vertical al controlar desplazamientos y mnatener la posición de elementos durante la obra.
Compresión a 45° - tracción 15.60 Kn
La capacidad del puntal inclinado depende de su extensión y condición de trabajo a compresión o tracción.
Comportamiento estructural
Seleccione la altura requerida
Mueva el selector para consultar la carga
Altura seleccionada
—
2.2 m
4.0 m
Capacidad disponible
—
Equivalencia aproximada
—
Capacidad publicada conforme a la ficha técnica.
El desempeño depende de anclajes adecuados, ángulo de trabajo y control simultáneo de compresión y tracción.
Ángulo correctoRespeta la inclinación de trabajo indicada.
Anclaje firmeVerifica puntos de apoyo antes de ajustar.
Control de plomoAjusta y revisa verticalidad durante el colado.
Las capacidades corresponden a cargas de trabajo e incluyen factor de seguridad.
APLICACIONES RECOMENDADAS
IDEAL
Control de plomo
Permite ajustar y conservar la verticalidad durante diferentes etapas del proceso constructivo.
IDEAL
Tilt-up
Estabilización provisional de paneles durante posicionamiento, ajuste y aseguramiento temporal.
IDEAL
Estabilización combinada
Puede complementar puntales de menor o mayor alcance para controlar diferentes niveles del mismo elemento.
NO RECOMENDADO
Retenida horizontal
No debe utilizarse como elemento de retenida horizontal ni en geometrías que saquen al puntal de su rango de trabajo inclinado.
NO RECOMENDADO
Apuntalamiento de losas
No sustituye sistemas de soporte vertical destinados a recibir directamente cargas de cimbra.
IDEALAplicación dentro del rango recomendado de uso.
CONDICIONADOUso sujeto a revisión técnica según aplicación y condiciones de trabajo.
NO RECOMENDADOCondiciones fuera del comportamiento previsto del sistema.
No recomendado para: Apuntalamiento vertical convencional de losas ni como sustituto de puntales destinados principalmente a recibir cargas gravitacionales. Tampoco debe utilizarse como retenida o estabilizador genérico sin determinar previamente geometría, ángulo de instalación, puntos de fijación y capacidad de los anclajes que completan el sistema.
CONSIDERACIONES DE USO:
El I400 combina un rango amplio de ajuste con trabajo a compresión y tracción, permitiendo resolver estabilización, plomeo y configuraciones combinadas. Puede trabajar sobre un punto superior acompañado por un I180 en la zona inferior, o complementar un puntal de mayor alcance. La capacidad del sistema depende de la posición de cada puntal, sus ángulos de trabajo y la resistencia de los anclajes; los elementos deben evaluarse como un conjunto.
Puntal metálico vs polín de madera
El puntal inclinado no compite con el puntal vertical: resuelve otra condición de obra, donde el reto es estabilizar y controlar geometría.
CARACTERÍSTICA
I400
POLÍN DE MADERA
Tipo de trabajo
Compresión y tracción inclinada
Carga vertical
Aplicación ideal
Muros, retenidas, tilt-up y alineación
Losas y soporte vertical
Control geométrico
Alineación y estabilidad lateral
Apoyo vertical temporal
Instalación
Requiere anclajes y ángulo de trabajo
Requiere base firme y plomeo vertical
Criterio de selección
Cuando el elemento se puede mover lateralmente
Cuando la carga baja verticalmente
NO ES MÁS CARGA, ES MÁS CONTROL
- Trabaja a compresión y tracción. Controla plomo y alineación. Estabiliza elementos verticales. Requiere anclajes correctos. No sustituye puntales de losa.
CONTROL GEOMÉTRICO EN OBRA.
