Estabilización de muros altos
Control temporal de elementos donde la mayor altura requiere actuar sobre puntos superiores.
USOAPEO
LINEA I / INCLINADO
Puntal metálico
I550
Entrega inmediata
Sistema telescópico inclinado diseñado para estabilización temporal en aplicaciones de mayor altura. Su configuración permite control geométrico y soporte lateral bajo esfuerzos de compresión y tracción
5.5 m
Altura máxima
14.16 kN
Compresión máxima
15.60 kN
Tracción constante
ESPECIFICACIONES TÉCNICAS
Resumen técnico
Modelo
I550
Disponibilidad
Entrega inmediata
Sistema
Carga inclinada
Rango
3.00 m a 5.50 m
Capacidad
14.16 kN - 3.60 kN (según extensión)
Geometría y estructura
Ø exterior
56 mm
Ø interior
48 mm
Espesor
1.80 mm
Placas
170 mm
Peso
15.85 kg
Construcción
Material
Acero
Acabado
pre-galvanizado

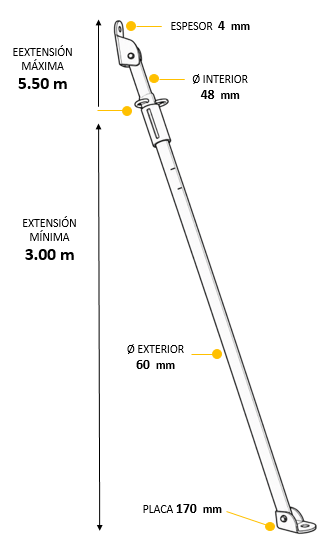

Vista técnica
Información adicional
Base normativa
EN 1065
Incluye
Puntal completo con sistema telescópico, rosca, arandela, gancho y placas
No incluye
Trípode, cabezal, accesorios de sistema
ELEMENTOS CLAVE DEL DESEMPEÑO DEL I550
ACABADO PRE-GALVANIZADOProtección contra corrosión en elementos expuestos durante trabajos de estabilización, donde la humedad y el contacto con concreto son constantes.
ESTABILIDAD LATERALControla desplazamientos de elementos verticales transmitiendo los esfuerzos entre sus puntos de conexión.
CONTROL DE PLOMOPermite ajustar y mantener la verticalidad de muros, paneles y columnas durante el montaje y colado.
COMPLEMENTO DEL APUNTALAMIENTOComplementa sistemas de soporte vertical al controlar desplazamientos y mnatener la posición de elementos durante la obra.
COMPRESIÓN A 45° - TRACCIÓN 15.60 Kn
La capacidad del puntal inclinado depende de su extensión y condición de trabajo a compresión o tracción.
Comportamiento estructural
Seleccione la altura requerida
Mueva el selector para consultar la carga
Altura seleccionada
—
3.0 m
5.5 m
Capacidad disponible
—
Equivalencia aproximada
—
Capacidad publicada conforme a la ficha técnica.
El desempeño depende de anclajes adecuados, ángulo de trabajo y control simultáneo de compresión y tracción.
Ángulo correctoRespeta la inclinación de trabajo indicada.
Anclaje firmeVerifica puntos de apoyo antes de ajustar.
Control de plomoAjusta y revisa verticalidad durante el colado.
Las capacidades corresponden a cargas de trabajo e incluyen factor de seguridad.
APLICACIONES RECOMENDADAS
IDEAL

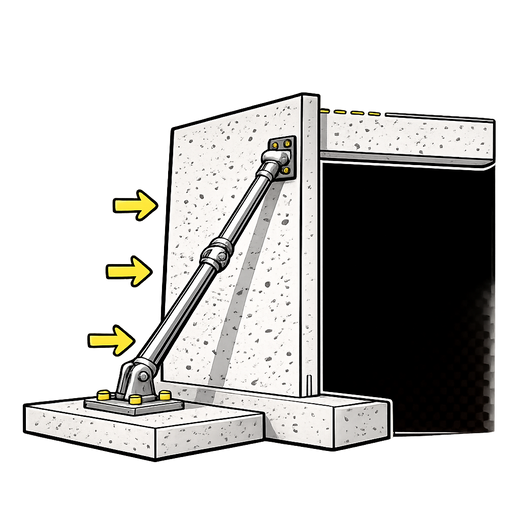

Tilt-up
Estabilización provisional de paneles de mayor altura durante montaje y posicionamiento.
IDEAL
Control de plomo
Ajuste de verticalidad cuando la geometría del elemento requiere un mayor alcance de estabilización.
IDEAL
Estabilización combinada
Puede actuar sobre puntos superiores junto con puntales de menor alcance instalados en niveles inferiores.
NO RECOMENDADO
Retenida horizontal
No recomendado para estabilización mediante trabajo horizontal; su mayor alcance no modifica el rango angular previsto para el sistema.
NO RECOMENDADO
Apuntalamiento de losas
No está diseñado para sustituir sistemas verticales destinados a soportar cargas gravitacionales de cimbra.
IDEALAplicación dentro del rango recomendado de uso.
CONDICIONADOUso sujeto a revisión técnica según aplicación y condiciones de trabajo.
NO RECOMENDADOCondiciones fuera del comportamiento previsto del sistema.
No recomendado para: Apuntalamiento convencional de losas ni configuraciones donde su función principal sea recibir carga vertical. Su mayor alcance tampoco debe interpretarse como capacidad automática para estabilizar cualquier elemento alto; no debe utilizarse sin verificar extensión de trabajo, geometría, ángulo de instalación, puntos de fijación y capacidad de los anclajes.
CONSIDERACIONES DE USO:
El I550 amplía el alcance de la Serie I para controlar puntos superiores en elementos de mayor altura. En configuraciones combinadas puede trabajar junto con uno o más puntales de menor alcance que controlen zonas inferiores del mismo elemento. Conforme aumenta la extensión, adquieren mayor importancia la geometría, los ángulos de trabajo, la ubicación de los anclajes y la distribución de esfuerzos entre los distintos niveles de estabilización. La mayor longitud resuelve alcance; la estabilidad depende de la configuración completa.
Puntal metálico vs polín de madera
El puntal inclinado no compite con el puntal vertical: resuelve otra condición de obra, donde el reto es estabilizar y controlar geometría.
CARACTERÍSTICA
I550
POLÍN DE MADERA
Tipo de trabajo
Compresión y tracción inclinada
Carga vertical
Aplicación ideal
Muros, retenidas, tilt-up y alineación
Losas y soporte vertical
Control geométrico
Alineación y estabilidad lateral
Apoyo vertical temporal
Instalación
Requiere anclajes y ángulo de trabajo
Requiere base firme y plomeo vertical
Criterio de selección
Cuando el elemento se puede mover lateralmente
Cuando la carga baja verticalmente
NO ES MÁS CARGA, ES MÁS CONTROL
- Trabaja a compresión y tracción. Controla plomo y alineación. Estabiliza elementos verticales. Requiere anclajes correctos. No sustituye puntales de losa.
CONTROL GEOMÉTRICO EN OBRA.
