IDEAL
Losa maciza pesada
Para apuntalamiento temporal de losas con mayor demanda de carga dentro de alturas contenidas.
USOESTRUCTURAL
LINEA D / CARGA CONSTANTE
Puntal metálico
D300
Entrega inmediata
Sistema telescópico de soporte vertical de carga constante diseñado para aplicaciones de mayor exigencia estructural. Su configuración permite comportamiento estable bajo cargas controladas durante procesos de apuntalamiento temporal.
3 m
Altura máxima
20 kN
Capacidad constante
Ajustable
En altura
ESPECIFICACIONES TÉCNICAS
Resumen técnico
Modelo
D300
Disponibilidad
Entrega inmediata
Sistema
Carga vertical
Rango
1.70 m a 3.00 m
Capacidad
20 kN (carga constante)
Geometría y estructura
Ø exterior
60 mm
Ø interior
48 mm
Espesor
2.6 mm
Placas
120 x 120 mm
Peso
15.60 kg
Construcción
Material
Acero
Acabado
pre-galvanizado

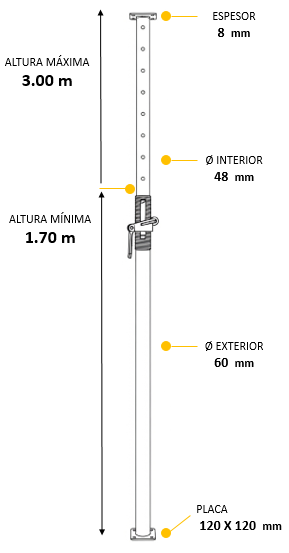

Vista técnica
Información adicional
Base normativa
EN 1065
Incluye
Puntal completo con sistema telescópico, rosca, arandela, gancho y placas
No incluye
Trípode, cabezal, accesorios de sistema
ELEMENTOS CLAVE DEL DESEMPEÑO DEL D300
SISTEMA ANTI-EXTRACCIÓNMantiene la integridad del sistema bajo carga y manipulación constante, evitando fallas por desconexión de elementos.
ACABADO PRE-GALVANIZADOMejora la resistencia a la corrosión en sistemas sometidos a alta exposición ambiental, prolongando la vida útil bajo condiciones críticas.
COMPORTAMIENTO BAJO CARGA SOSTENIDADiseñado para mantener estabilidad bajo cargas constantes en obra, reduciendo deformaciones progresivas y variaciones durante el proceso de colado.
MAYOR RIGIDEZ ESTRUCTURALConfiguración orientada a reducir deformaciones bajo carga, mejorando el comportamiento del sistema en aplicaciones exigentes.
Capacidad de carga
La serie D mantiene carga constante de 2T dentro de su rango de operación, siempre que la instalación sea vertical, firme y controlada.
Comportamiento estructural
Seleccione la altura requerida
Mueva el selector para consultar la carga
Altura seleccionada
—
1.7 m
3.0 m
Capacidad disponible
—
Equivalencia aproximada
—
Capacidad publicada conforme a la ficha técnica.
La carga constante no elimina la necesidad de revisar separación, apoyo, arriostramiento y condiciones reales de colado.
Plomeo correctoAsegura verticalidad antes de cargar.
Carga centradaEvita excentricidades en el eje.
Base firmeUsa apoyo nivelado y resistente.
Las capacidades corresponden a cargas de trabajo e incluyen factor de seguridad.
APLICACIONES RECOMENDADAS
IDEAL
Losa reticulada
Adecuado cuando la configuración de la losa requiere mayor capacidad de soporte sin recurrir a grandes extensiones.
IDEAL

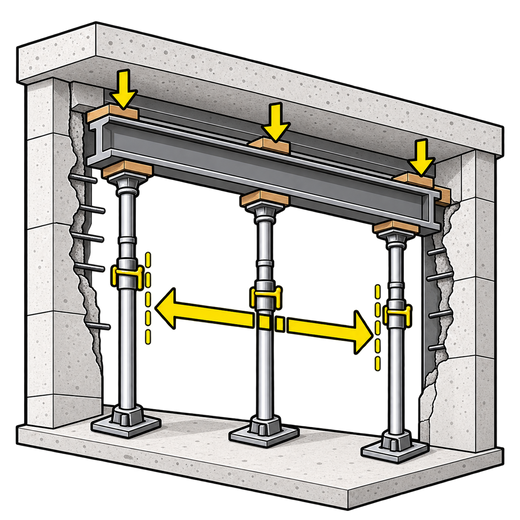

Apertura de claros
Permite soportar temporalmente cargas durante intervenciones estructurales y apertura controlada de nuevos claros.
IDEAL
Cambio de vigas
Útil para descargar temporalmente elementos durante trabajos de sustitución o intervención de vigas.
CONDICIONADO
Losa postensada
Viable cuando la secuencia de apuntalamiento y reapuntalamiento ha sido definida para las cargas del proyecto.
NO RECOMENDADO
Estabilidad lateral
No recomendado cuando la función principal requiere trabajo inclinado a compresión y tracción.
IDEALAplicación dentro del rango recomendado de uso.
CONDICIONADOUso sujeto a revisión técnica según aplicación y condiciones de trabajo.
NO RECOMENDADOCondiciones fuera del comportamiento previsto del sistema.
No recomendado para: Estabilización lateral, retenidas o configuraciones donde el puntal deba trabajar de forma inclinada a compresión y tracción. Tampoco debe utilizarse sobre apoyos de capacidad insuficiente o en intervenciones estructurales donde la transferencia temporal de carga no haya sido previamente definida.
CONSIDERACIONES DE USO:
El D300 concentra la capacidad constante de 2T de la Serie D dentro de un rango de 1.70 a 3.00 m, por lo que resulta especialmente útil cuando se requiere mayor capacidad en alturas contenidas. En aplicaciones como apertura de claros, cambio de vigas o refuerzo temporal, debe verificarse la trayectoria de las cargas y la capacidad de los elementos que las reciben. Una mayor capacidad del puntal no corrige un apoyo deficiente ni una distribución inadecuada de carga.
D300 vs GR300
La serie D eleva el criterio de selección cuando la obra requiere carga constante, mayor estabilidad y menor variación por altura.
CARACTERÍSTICA
D300
PUNTAL EMAQ GR300
Capacidad de trabajo
Carga constante de 2T
Capacidad variable según altura
Estabilidad operativa
Comportamiento más uniforme
Mayor dependencia de la extensión
Aplicación ideal
Losas pesadas, claros y refuerzos temporales
Uso rudo y obra convencional
Control estructural
Mayor margen bajo carga
Enfocado en durabilidad operativa
Criterio de selección
Cuando la carga manda
Cuando la rotación y vida útil mandan
CUANDO LA CARGA PIDE MAYOR CONTROL
- Carga constante de 2T. Mayor estabilidad en aplicaciones exigentes. Mejor lectura estructural. Útil en refuerzos temporales. Requiere instalación controlada.
MÁS CONTROL BAJO CARGA.
