IDEAL

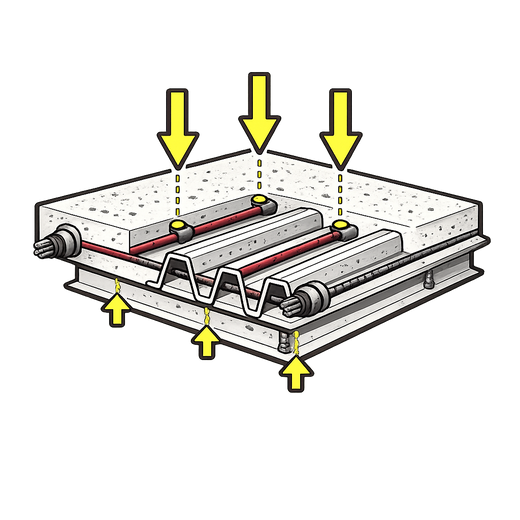

Losa postensada
Aplicable en procesos de apuntalamiento y reapuntalamiento que requieren mayor control de carga durante la secuencia constructiva.
USOESTRUCTURAL
LINEA D / CARGA CONSTANTE

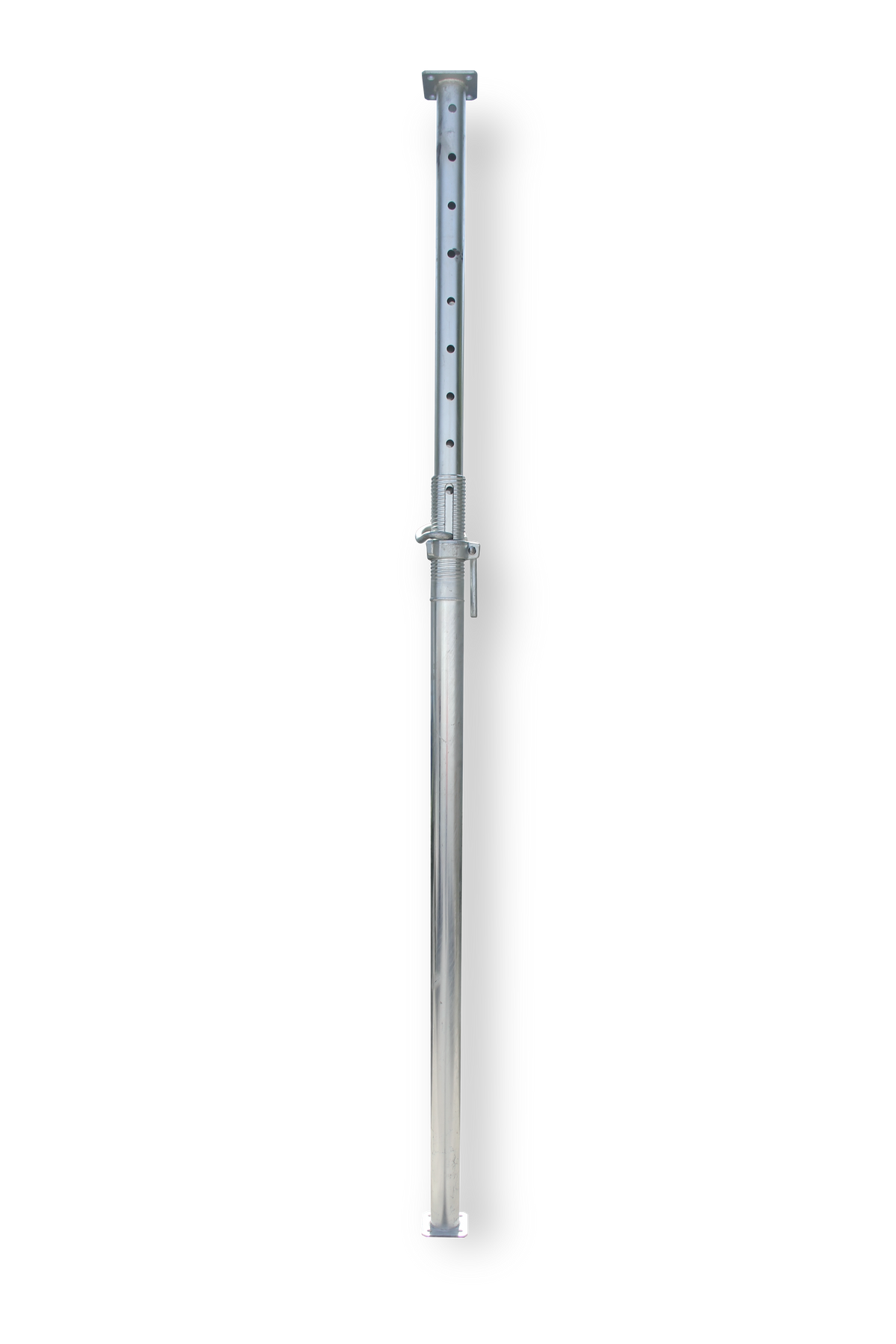

Puntal metálico
D400
Entrega inmediata
El puntal D400 es un sistema telescópico de soporte vertical de carga constante orientado a procesos de cimbra con mayores demandas estructurales. Su diseño favorece estabilidad operativa y control de carga en obra.
4 m
Altura máxima
20 kN
Capacidad constante
Ajustable
En altura
ESPECIFICACIONES TÉCNICAS
Resumen técnico
Modelo
D400
Disponibilidad
Entrega inmediata
Sistema
Carga vertical
Rango
2.20 m a 4.00 m
Capacidad
20 kN (carga constante)
Geometría y estructura
Ø exterior
60 mm
Ø interior
48 mm
Espesor
2.6 mm
Placas
120 x 120 mm
Peso
21.80 kg
Construcción
Material
Acero
Acabado
pre-galvanizado

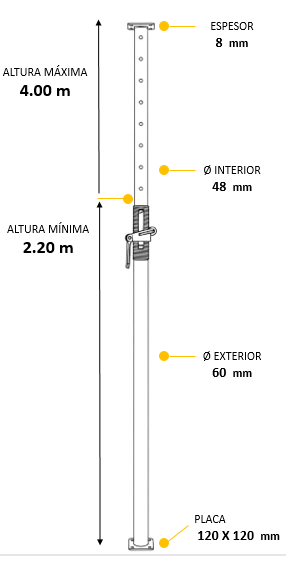

Vista técnica
Información adicional
Base normativa
EN 1065
Incluye
Puntal completo con sistema telescópico, rosca, arandela, gancho y placas
No incluye
Trípode, cabezal, accesorios de sistema
ELEMENTOS CLAVE DEL DESEMPEÑO DEL D400
SISTEMA ANTI-EXTRACCIÓNMantiene la integridad del sistema bajo carga y manipulación constante, evitando fallas por desconexión de elementos.
ACABADO PRE-GALVANIZADOMejora la resistencia a la corrosión en sistemas sometidos a alta exposición ambiental, prolongando la vida útil bajo condiciones críticas.
COMPORTAMIENTO BAJO CARGA SOSTENIDADiseñado para mantener estabilidad bajo cargas constantes en obra, reduciendo deformaciones progresivas y variaciones durante el proceso de colado.
MAYOR RIGIDEZ ESTRUCTURALConfiguración orientada a reducir deformaciones bajo carga, mejorando el comportamiento del sistema en aplicaciones exigentes.
Capacidad de carga
La serie D mantiene carga constante de 2T dentro de su rango de operación, siempre que la instalación sea vertical, firme y controlada.
Comportamiento estructural
Seleccione la altura requerida
Mueva el selector para consultar la carga
Altura seleccionada
—
2.2 m
4.0 m
Capacidad disponible
—
Equivalencia aproximada
—
Capacidad publicada conforme a la ficha técnica.
La carga constante no elimina la necesidad de revisar separación, apoyo, arriostramiento y condiciones reales de colado.
Plomeo correctoAsegura verticalidad antes de cargar.
Carga centradaEvita excentricidades en el eje.
Base firmeUsa apoyo nivelado y resistente.
Las capacidades corresponden a cargas de trabajo e incluyen factor de seguridad.
APLICACIONES RECOMENDADAS
IDEAL
Losa maciza pesada
Adecuado para losas con mayor demanda de carga dentro de un rango amplio de alturas de entrepiso.
IDEAL
Losa reticulada
Permite mantener capacidad constante en sistemas donde geometría y peso propio elevan la exigencia del apuntalamiento.
IDEAL

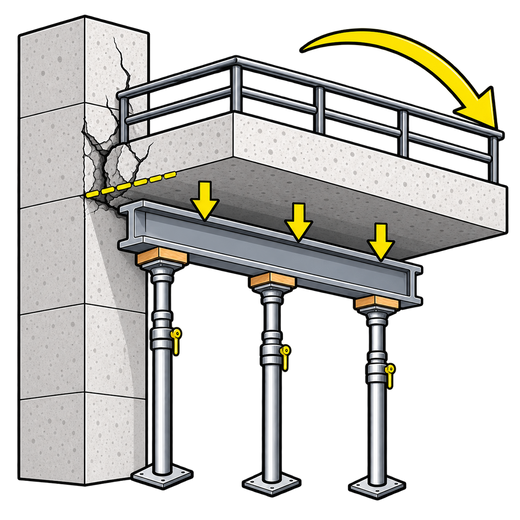

Refuerzo de elemento voladizado
Útil como soporte temporal durante intervenciones o trabajos sobre elementos en voladizo previamente evaluados.
CONDICIONADO

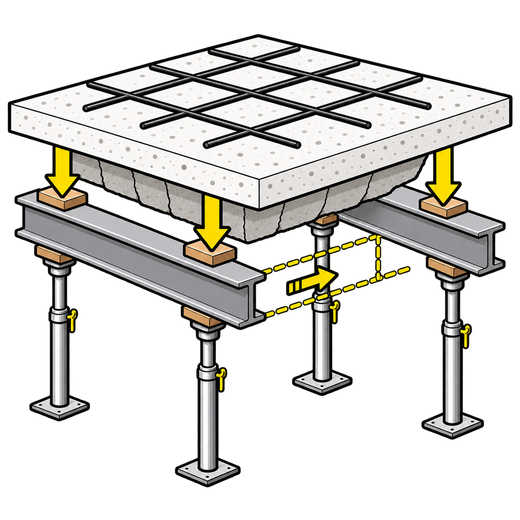

Cambio de vigas
Puede utilizarse para transferencia temporal de carga cuando la configuración y secuencia de intervención han sido revisadas.
NO RECOMENDADO

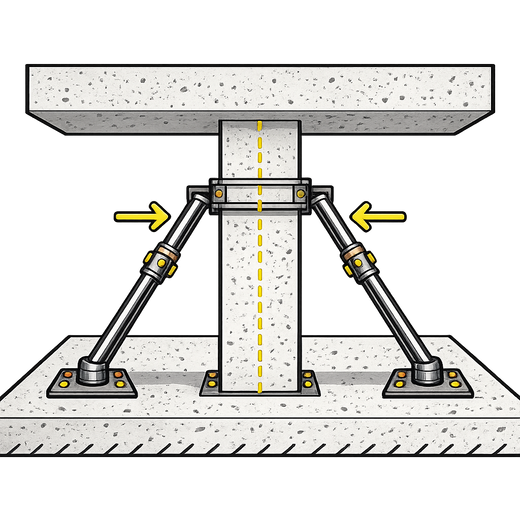

Estabilidad lateral
No sustituye sistemas diseñados para retenida, alineación o trabajo inclinado a compresión y tracción.
IDEALAplicación dentro del rango recomendado de uso.
CONDICIONADOUso sujeto a revisión técnica según aplicación y condiciones de trabajo.
NO RECOMENDADOCondiciones fuera del comportamiento previsto del sistema.
No recomendado para: Control lateral permanente, retenidas o aplicaciones dominadas por esfuerzos inclinados de compresión y tracción. No debe emplearse como sustituto de un sistema de estabilización ni en configuraciones donde las cargas, separación entre puntales o secuencia de apuntalamiento no hayan sido previamente determinadas.
CONSIDERACIONES DE USO:
El D400 mantiene una capacidad constante de 2T entre 2.20 y 4.00 m, combinando capacidad estructural y un rango amplio de trabajo. En losas macizas pesadas, reticuladas o postensadas, el desempeño del sistema depende no sólo de la capacidad individual del puntal, sino también de su separación, verticalidad, distribución de cargas, apoyo y configuración general del apuntalamiento. La capacidad de cada puntal debe evaluarse como parte del sistema y no de manera aislada
D400 vs GR400
La serie D eleva el criterio de selección cuando la obra requiere carga constante, mayor estabilidad y menor variación por altura.
CARACTERÍSTICA
D400
PUNTAL EMAQ GR400
Capacidad de trabajo
Carga constante de 2T
Capacidad variable según altura
Estabilidad operativa
Comportamiento más uniforme
Mayor dependencia de la extensión
Aplicación ideal
Losas pesadas, claros y refuerzos temporales
Uso rudo y obra convencional
Control estructural
Mayor margen bajo carga
Enfocado en durabilidad operativa
Criterio de selección
Cuando la carga manda
Cuando la rotación y vida útil mandan
CUANDO LA CARGA PIDE MAYOR CONTROL
- Carga constante de 2T. Mayor estabilidad en aplicaciones exigentes. Mejor lectura estructural. Útil en refuerzos temporales. Requiere instalación controlada.
MÁS CONTROL BAJO CARGA.
