IDEAL
Losa reticulada
Adecuado para sistemas de mayor peralte o altura libre que requieren conservar capacidad a extensiones elevadas.
USOESTRUCTURAL
LINEA D / CARGA CONSTANTE
Puntal metálico
D500
Fabricación sobre pedido
Sistema telescópico de soporte vertical de carga constante diseñado para aplicaciones de mayor altura y exigencia estructural. Su comportamiento estable permite operaciones de apuntalamiento bajo cargas controladas.
5 m
Altura máxima
20 kN
Capacidad constante
Ajustable
En altura
ESPECIFICACIONES TÉCNICAS
Resumen técnico
Modelo
D500
Disponibilidad
Fabricación sobre pedido
Sistema
Carga vertical
Rango
2.80 m a 5.00 m
Capacidad
20 kN (carga constante)
Geometría y estructura
Ø exterior
60 mm
Ø interior
48 mm
Espesor
2.6 mm
Placas
120 x 120 mm
Peso
29 kg
Construcción
Material
Acero
Acabado
pre-galvanizado

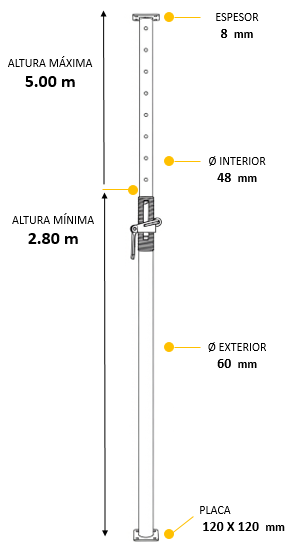

Vista técnica
Información adicional
Base normativa
EN 1065
Incluye
Puntal completo con sistema telescópico, rosca, arandela, gancho y placas
No incluye
Trípode, cabezal, accesorios de sistema
ELEMENTOS CLAVE DEL DESEMPEÑO DEL D500
SISTEMA ANTI-EXTRACCIÓNMantiene la integridad del sistema bajo carga y manipulación constante, evitando fallas por desconexión de elementos.
ACABADO PRE-GALVANIZADOMejora la resistencia a la corrosión en sistemas sometidos a alta exposición ambiental, prolongando la vida útil bajo condiciones críticas.
COMPORTAMIENTO BAJO CARGA SOSTENIDADiseñado para mantener estabilidad bajo cargas constantes en obra, reduciendo deformaciones progresivas y variaciones durante el proceso de colado.
MAYOR RIGIDEZ ESTRUCTURALConfiguración orientada a reducir deformaciones bajo carga, mejorando el comportamiento del sistema en aplicaciones exigentes.
Capacidad de carga
La serie D mantiene carga constante de 2T dentro de su rango de operación, siempre que la instalación sea vertical, firme y controlada.
Comportamiento estructural
Seleccione la altura requerida
Mueva el selector para consultar la carga
Altura seleccionada
—
2.8 m
5.0 m
Capacidad disponible
—
Equivalencia aproximada
—
Capacidad publicada conforme a la ficha técnica.
La carga constante no elimina la necesidad de revisar separación, apoyo, arriostramiento y condiciones reales de colado.
Plomeo correctoAsegura verticalidad antes de cargar.
Carga centradaEvita excentricidades en el eje.
Base firmeUsa apoyo nivelado y resistente.
Las capacidades corresponden a cargas de trabajo e incluyen factor de seguridad.
APLICACIONES RECOMENDADAS
IDEAL
Losa postensada
Permite resolver apuntalamiento y reapuntalamiento en zonas de mayor altura manteniendo capacidad constante dentro de su rango.
IDEAL

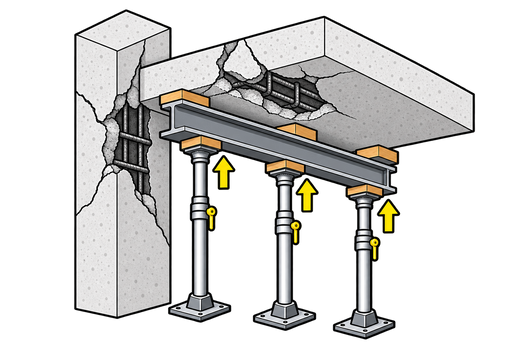

Estructuras dañadas
Puede aportar soporte vertical temporal en intervenciones donde se requiere trabajar a mayor altura bajo una configuración previamente definida.
IDEAL
Losa maciza pesada
Para apuntalamiento de losas de mayor exigencia cuando la altura de trabajo supera los rangos convencionales.
CONDICIONADO
Cabezales de puente
Puede considerarse en soportes temporales de infraestructura cuando las cargas, separación y estabilidad global hayan sido verificadas.
NO RECOMENDADO

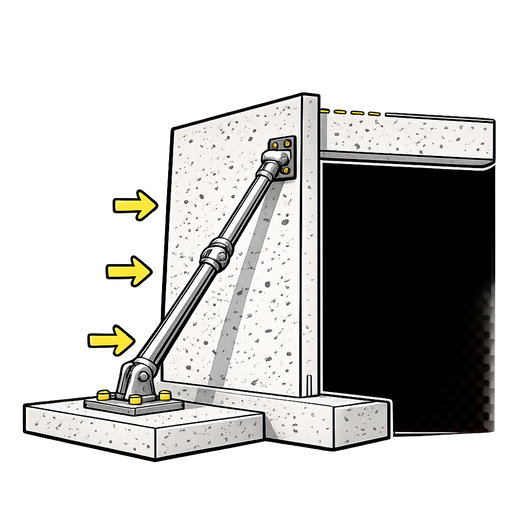

Estabilidad lateral
No diseñado para sustituir puntales inclinados ni sistemas destinados a controlar acciones horizontales.
IDEALAplicación dentro del rango recomendado de uso.
CONDICIONADOUso sujeto a revisión técnica según aplicación y condiciones de trabajo.
NO RECOMENDADOCondiciones fuera del comportamiento previsto del sistema.
No recomendado para: Estabilización lateral, retenidas o aplicaciones donde el elemento deba trabajar deliberadamente inclinado a compresión y tracción. Su mayor alcance tampoco debe interpretarse como autorización para trabajar a grandes alturas sin controlar verticalidad, arriostramiento, excentricidad y estabilidad global del sistema.
CONSIDERACIONES DE USO:
El D500 extiende la capacidad constante de 2T hasta 5.00 m, permitiendo resolver apuntalamientos de mayor altura sin reducir la capacidad nominal dentro de su rango de trabajo. Sin embargo, al aumentar la altura adquieren mayor importancia el plomeo, la carga centrada, la firmeza de los apoyos y la estabilización del conjunto. En configuraciones altas o de infraestructura, la capacidad del puntal debe analizarse junto con la geometría y estabilidad global del sistema.
D500 vs GR500
La serie D eleva el criterio de selección cuando la obra requiere carga constante, mayor estabilidad y menor variación por altura.
CARACTERÍSTICA
D500
PUNTAL EMAQ GR500
Capacidad de trabajo
Carga constante de 2T
Capacidad variable según altura
Estabilidad operativa
Comportamiento más uniforme
Mayor dependencia de la extensión
Aplicación ideal
Losas pesadas, claros y refuerzos temporales
Uso rudo y obra convencional
Control estructural
Mayor margen bajo carga
Enfocado en durabilidad operativa
Criterio de selección
Cuando la carga manda
Cuando la rotación y vida útil mandan
CUANDO LA CARGA PIDE MAYOR CONTROL
- Carga constante de 2T. Mayor estabilidad en aplicaciones exigentes. Mejor lectura estructural. Útil en refuerzos temporales. Requiere instalación controlada.
MÁS CONTROL BAJO CARGA.
