IDEAL
Losa maciza pesada
Soporte temporal para losas con elevada demanda de carga dentro de alturas contenidas.
USOPESADO
LINEA E / CARGA CONSTANTE
Puntal metálico
E300
Fabricación sobre pedido
Sistema telescópico de soporte vertical de alta capacidad diseñado para aplicaciones de elevada exigencia estructural. Su configuración permite estabilidad y control operativo bajo mayores demandas de carga temporal.
3 m
Altura máxima
30 kN
Capacidad constante
Ajustable
En altura
ESPECIFICACIONES TÉCNICAS
Resumen técnico
Modelo
E300
Disponibilidad
Fabricación sobre pedido
Sistema
Carga vertical
Rango
1.70 m a 3.00 m
Capacidad
30 kN (carga constante)
Geometría y estructura
Ø exterior
76 mm
Ø interior
63 mm
Espesor
3.2
Placas
120 x 120 mm
Peso
20 kg
Construcción
Material
Acero
Acabado
pre-galvanizado

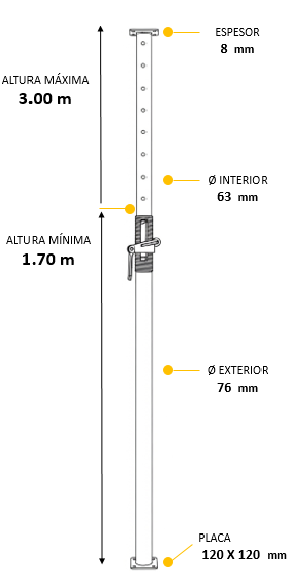

Vista técnica
Información adicional
Base normativa
EN 1065
Incluye
Puntal completo con sistema telescópico, rosca, arandela, gancho y placas
No incluye
Trípode, cabezal, accesorios de sistema
ELEMENTOS CLAVE DEL DESEMPEÑO DEL E300
El puntal E300 es un sistema telescópico de soporte vertical de alta capacidad diseñado para aplicaciones de elevada exigencia estructural. Su configuración permite estabilidad y control operativo bajo mayores demandas de carga temporal.
SISTEMA ANTI-EXTRACCIÓNMantiene la integridad del sistema bajo carga y manipulación constante, evitando fallas por desconexión de elementos.
ACABADO PRE-GALVANIZADOMejora la resistencia a la corrosión en sistemas sometidos a alta exposición ambiental, prolongando la vida útil bajo condiciones críticas.
MAYOR RIGIDEZ ESTRUCTURALConfiguración orientada a reducir deformaciones bajo carga, mejorando el comportamiento del sistema en aplicaciones exigentes.
COMPORTAMIENTO BAJO CARGA SOSTENIDADiseñado para mantener estabilidad bajo cargas constantes en obra, reduciendo deformaciones progresivas y variaciones durante el proceso de colado.
Capacidad de carga
La serie E mantiene carga constante de 3T dentro de su rango de operación, orientada a aplicaciones de mayor exigencia estructural.
Comportamiento estructural
Seleccione la altura requerida
Mueva el selector para consultar la carga
Altura seleccionada
—
1.7 m
3.0 m
Capacidad disponible
—
Equivalencia aproximada
—
Capacidad publicada conforme a la ficha técnica.
Toda aplicación de alta carga debe validarse con criterio estructural, considerando transferencia, excentricidad y estabilidad del sistema.
Plomeo correctoAsegura verticalidad antes de cargar.
Carga centradaEvita excentricidades en el eje.
Base firmeUsa apoyo nivelado y resistente.
Las capacidades corresponden a cargas de trabajo e incluyen factor de seguridad.
APLICACIONES RECOMENDADAS
IDEAL
Losa postensada
Adecuado para sistemas que requieren mayor capacidad durante etapas de apuntalamiento y reapuntalamiento.
IDEAL
Cambio de vigas
Permite soportar y transferir temporalmente cargas durante sustitución o intervención de elementos estructurales.
IDEAL
Apertura de claros
Soporte provisional durante intervenciones que modifican temporalmente la trayectoria de las cargas.
CONDICIONADO
Estructuras dañadas
Aplicable como soporte temporal cuando la trayectoria de carga y la condición de la estructura han sido previamente evaluadas.
NO RECOMENDADO
Estabilidad lateral
No diseñado para retenida, alineación ni trabajo inclinado a compresión y tracción.
IDEALAplicación dentro del rango recomendado de uso.
CONDICIONADOUso sujeto a revisión técnica según aplicación y condiciones de trabajo.
NO RECOMENDADOCondiciones fuera del comportamiento previsto del sistema.
No recomendado para: Estabilización lateral, retenidas o configuraciones donde el puntal deba trabajar inclinado a compresión y tracción. Su capacidad de 3T tampoco debe utilizarse para transferencias de carga sobre losas, firmes o elementos existentes cuya capacidad para recibir la reacción concentrada del apuntalamiento no haya sido previamente verificada.
CONSIDERACIONES DE USO:
El E300 concentra la capacidad constante de 3T de la Serie E dentro de un rango de 1.70 a 3.00 m, por lo que resulta especialmente útil cuando una altura contenida coincide con una elevada demanda de soporte. En refuerzos, cambios de vigas o apertura de claros debe verificarse no sólo la carga sobre el puntal, sino también cómo se recibe y redistribuye hacia la estructura existente. Una mayor capacidad del puntal exige también mayor atención al elemento que recibe esa carga.
E300 vs D300
La serie E sube el nivel de capacidad para aplicaciones donde la carga, la infraestructura o la obra industrial exigen mayor control.
CARACTERÍSTICA
E300
PUNTAL EMAQ D300
Capacidad de trabajo
Carga constante de 3T
Carga constante de 2T
Tipo de obra
Infraestructura y alta exigencia
Obra estructural de exigencia media-alta
Aplicación ideal
Cabezales, postensados, obra industrial
Losas pesadas y refuerzo temporal
Margen operativo
Mayor capacidad ante transferencia de carga
Control estructural intermedio
Criterio de selección
Cuando la exigencia supera lo convencional
Cuando se requiere estabilidad de 2T
EL SIGUIENTE NIVEL ES CAPACIDAD
- Carga constante de 3T. Orientado a obra pesada. Compatible con infraestructura. Mayor margen ante transferencia. Requiere criterio técnico especializado.
MAYOR CAPACIDAD, MAYOR CONTROL.
