IDEAL
Losa maciza pesada
Para sistemas de losa con elevada demanda de carga dentro de un rango amplio de alturas de trabajo.
USOPESADO
LINEA E / CARGA CONSTANTE
Puntal metálico
E400
Entrega inmediata
Sistema telescópico de soporte vertical de alta capacidad orientado a infraestructura, obra industrial y sistemas de gran exigencia estructural. Su diseño favorece estabilidad bajo cargas elevadas.
4 m
Altura máxima
30 kN
Capacidad máxima
Ajustable
En altura
ESPECIFICACIONES TÉCNICAS
Resumen técnico
Modelo
E400
Disponibilidad
Entrega inmediata
Sistema
Carga vertical
Rango
2.20 m a 4.00 m
Capacidad
30 kN (carga constante)
Geometría y estructura
Ø exterior
76 mm
Ø interior
63 mm
Espesor
3.2 mm
Placas
120 x 120 mm
Peso
23.90 kg
Construcción
Material
Acero
Acabado
pre-galvanizado

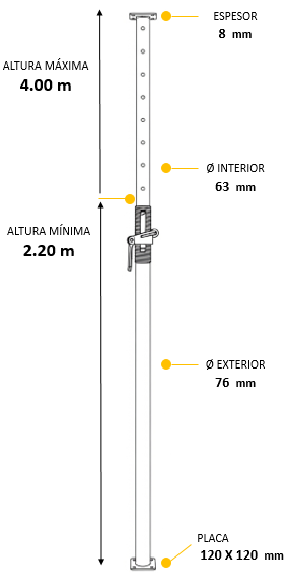

Vista técnica
Información adicional
Base normativa
EN 1065
Incluye
Puntal completo con sistema telescópico, rosca, arandela, gancho y placas
No incluye
Trípode, cabezal, accesorios de sistema
ELEMENTOS CLAVE DEL DESEMPEÑO DEL E400
El puntal E400 es un sistema telescópico de soporte vertical de alta capacidad orientado a infraestructura, obra industrial y sistemas de gran exigencia estructural. Su diseño favorece estabilidad bajo cargas elevadas.
SISTEMA ANTI-EXTRACCIÓNMantiene la integridad del sistema bajo carga y manipulación constante, evitando fallas por desconexión de elementos.
ACABADO PRE-GALVANIZADOMejora la resistencia a la corrosión en sistemas sometidos a alta exposición ambiental, prolongando la vida útil bajo condiciones críticas.
MAYOR RIGIDEZ ESTRUCTURALConfiguración orientada a reducir deformaciones bajo carga, mejorando el comportamiento del sistema en aplicaciones exigentes.
COMPORTAMIENTO BAJO CARGA SOSTENIDADiseñado para mantener estabilidad bajo cargas constantes en obra, reduciendo deformaciones progresivas y variaciones durante el proceso de colado.
Capacidad de carga
La serie E mantiene carga constante de 3T dentro de su rango de operación, orientada a aplicaciones de mayor exigencia estructural.
Comportamiento estructural
Seleccione la altura requerida
Mueva el selector para consultar la carga
Altura seleccionada
—
2.2 m
4.0 m
Capacidad disponible
—
Equivalencia aproximada
—
Capacidad publicada conforme a la ficha técnica.
Toda aplicación de alta carga debe validarse con criterio estructural, considerando transferencia, excentricidad y estabilidad del sistema.
Plomeo correctoAsegura verticalidad antes de cargar.
Carga centradaEvita excentricidades en el eje.
Base firmeUsa apoyo nivelado y resistente.
Las capacidades corresponden a cargas de trabajo e incluyen factor de seguridad.
APLICACIONES RECOMENDADAS
IDEAL
Losa postensada
Adecuado para procesos de apuntalamiento y reapuntalamiento con mayores exigencias de carga.
IDEAL

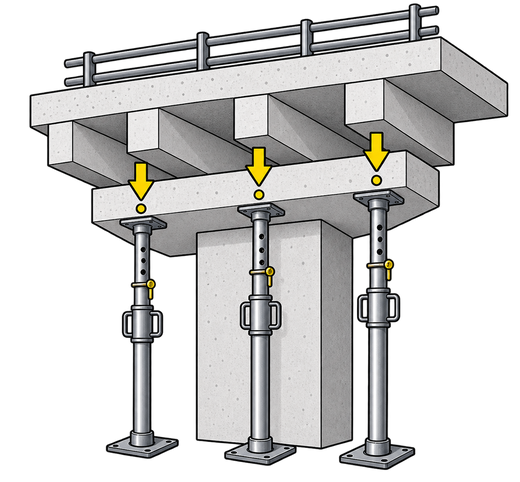

Cabezales de puente
Aplicable como soporte temporal en trabajos de infraestructura con elementos de concreto de alta carga.
IDEAL
Cambio de vigas
Permite realizar transferencias temporales de carga durante sustitución o intervención de elementos estructurales.
CONDICIONADO

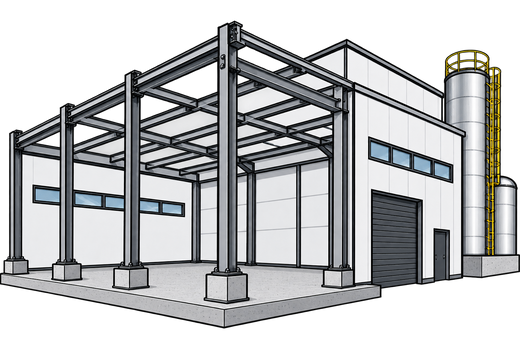

Obra industrial
Viable en estructuras industriales cuando cargas, separación y configuración del sistema han sido previamente determinadas.
NO RECOMENDADO

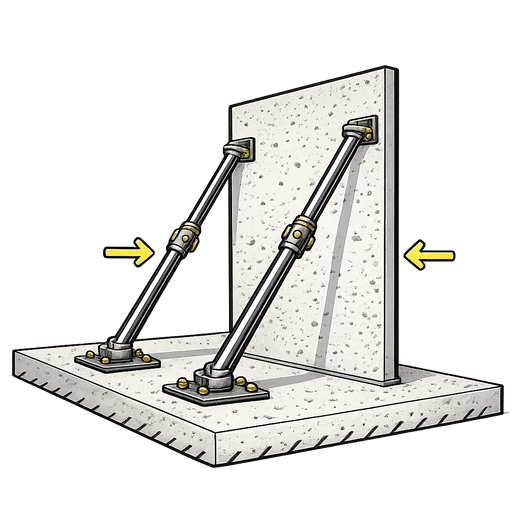

Estabilidad lateral
No recomendado cuando la función principal es resistir acciones laterales o trabajar como puntal inclinado.
IDEALAplicación dentro del rango recomendado de uso.
CONDICIONADOUso sujeto a revisión técnica según aplicación y condiciones de trabajo.
NO RECOMENDADOCondiciones fuera del comportamiento previsto del sistema.
No recomendado para: Control lateral permanente, retenidas o sistemas dominados por compresión y tracción inclinada. Tampoco debe emplearse en configuraciones de infraestructura o alta concentración de carga sin determinar previamente las reacciones, separación entre puntales, condiciones de apoyo y trayectoria de las cargas hacia la estructura receptora.
CONSIDERACIONES DE USO:
El E400 combina la capacidad constante de 3T con un rango de trabajo de 2.20 a 4.00 m, permitiendo abordar sistemas estructurales de mayor exigencia sin depender de una reducción nominal de capacidad dentro de ese rango. En losas pesadas, postensadas, obra industrial o infraestructura, el desempeño debe evaluarse como parte del sistema completo: separación, verticalidad, distribución de carga, elementos de reparto y capacidad del apoyo determinan cómo se aprovecha realmente cada puntal.
E400 vs D400
La serie E sube el nivel de capacidad para aplicaciones donde la carga, la infraestructura o la obra industrial exigen mayor control.
CARACTERÍSTICA
E400
PUNTAL EMAQ D400
Capacidad de Trabajo
Carga constante de 3T
Carga constante de 2T
Tipo de Obra
Infraestructura y alta exigencia
Obra estructural de exigencia media-alta
Aplicación ideal
Cabezales, postensados, obra industrial
Losas pesadas y refuerzo temporal
Margen operativo
Mayor capacidad ante transferencia de carga
Control estructural intermedio
Criterio de selección
Cuando la exigencia supera lo convencional
Cuando se requiere estabilidad de 2T
EL SIGUIENTE NIVEL ES CAPACIDAD
- Carga constante de 3T. Orientado a obra pesada. Compatible con infraestructura. Mayor margen ante transferencia. Requiere criterio técnico especializado.
MAYOR CAPACIDAD, MAYOR CONTROL.
