Cabezales de puente
Adecuado para soportes temporales de infraestructura donde coinciden carga elevada y mayor altura de trabajo.
USOPESADO
LINEA E / CARGA CONSTANTE
Puntal metálico
E450
Fabricación sobre pedido
Sistema telescópico de soporte vertical de alta capacidad diseñado para aplicaciones estructurales de gran demanda operativa. Su configuración permite comportamiento estable en procesos de carga temporal elevada.
4.5 m
Altura máxima
30 kN
Capacidad constante
Ajustable
En altura
ESPECIFICACIONES TÉCNICAS
Resumen técnico
Modelo
E450
Disponibilidad
Fabricación sobre pedido
Sistema
Carga vertical
Rango
2.80 m a 4.50 m
Capacidad
30 kN (carga constante)
Geometría y estructura
Ø exterior
76 mm
Ø interior
63 mm
Espesor
3.2 mm
Placas
120 x 120 mm
Peso
26 kg
Construcción
Material
Acero
Acabado
pre-galvanizado

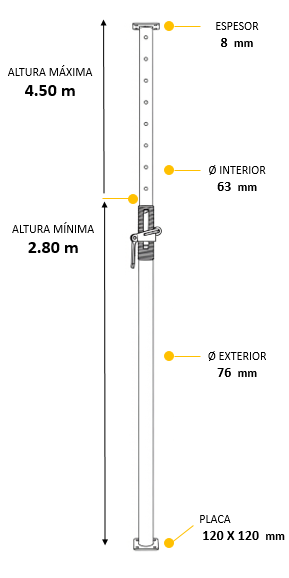

Vista técnica
Información adicional
Base normativa
EN 1065
Incluye

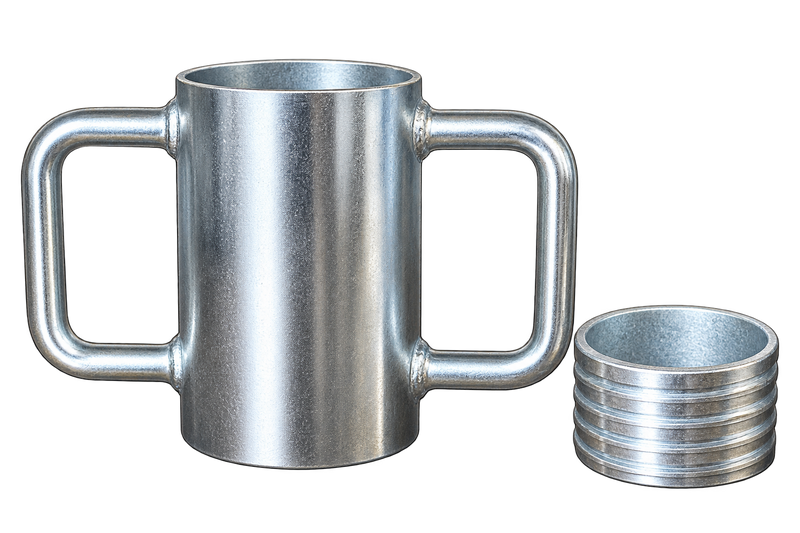

Puntal completo con sistema telescópico, rosca, arandela, gancho y placas
No incluye

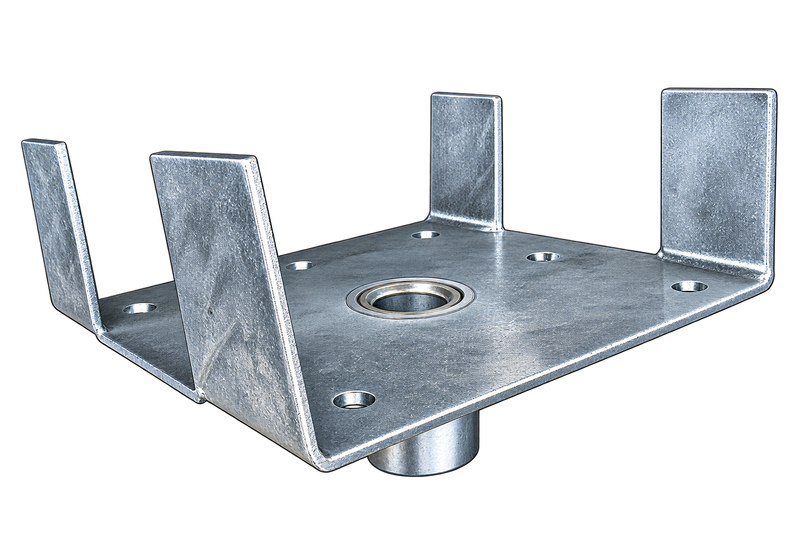

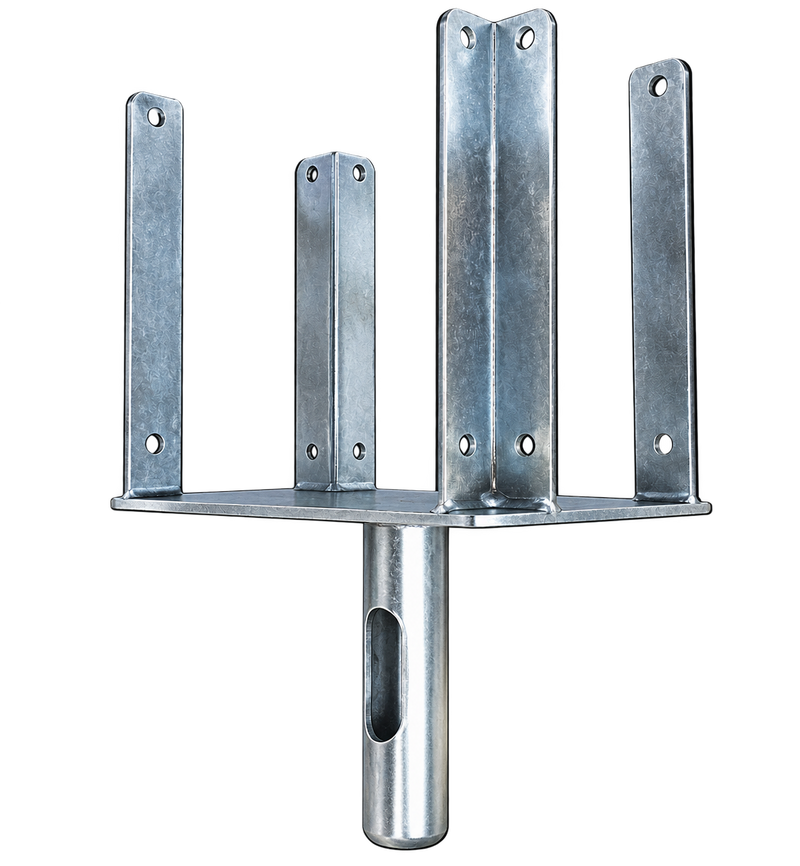

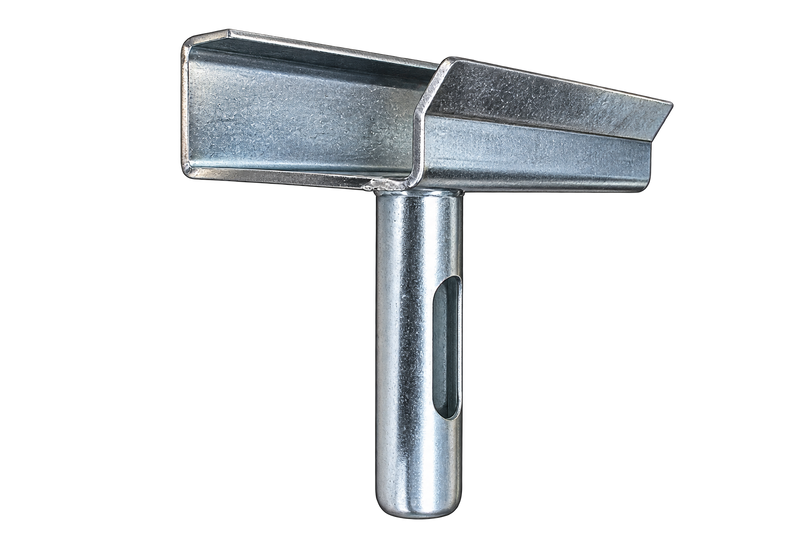

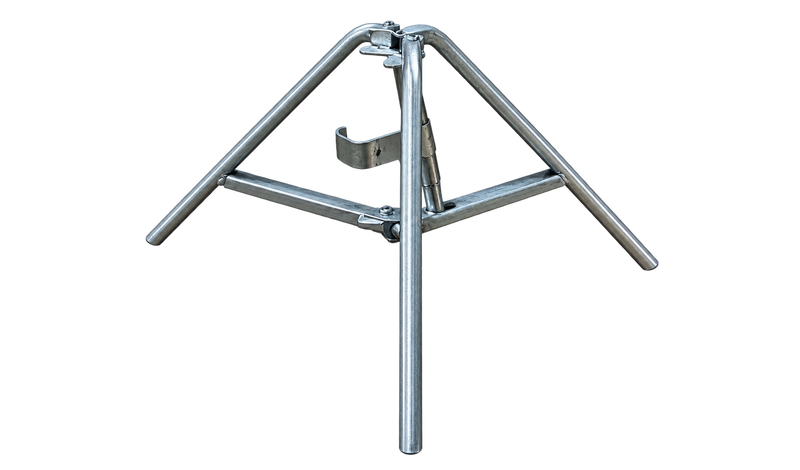

Trípode, cabezal, accesorios de sistema
ELEMENTOS CLAVE DEL DESEMPEÑO DEL E450
SISTEMA ANTI-EXTRACCIÓNMantiene la integridad del sistema bajo carga y manipulación constante, evitando fallas por desconexión de elementos.
ACABADO PRE-GALVANIZADOMejora la resistencia a la corrosión en sistemas sometidos a alta exposición ambiental, prolongando la vida útil bajo condiciones críticas.
MAYOR RIGIDEZ ESTRUCTURALConfiguración orientada a reducir deformaciones bajo carga, mejorando el comportamiento del sistema en aplicaciones exigentes.
COMPORTAMIENTO BAJO CARGA SOSTENIDADiseñado para mantener estabilidad bajo cargas constantes en obra, reduciendo deformaciones progresivas y variaciones durante el proceso de colado.
Capacidad de carga
La serie E mantiene carga constante de 3T dentro de su rango de operación, orientada a aplicaciones de mayor exigencia estructural.
Comportamiento estructural
Seleccione la altura requerida
Mueva el selector para consultar la carga
Altura seleccionada
—
2.8 m
4.5 m
Capacidad disponible
—
Equivalencia aproximada
—
Capacidad publicada conforme a la ficha técnica.
Toda aplicación de alta carga debe validarse con criterio estructural, considerando transferencia, excentricidad y estabilidad del sistema.
Plomeo correctoAsegura verticalidad antes de cargar.
Carga centradaEvita excentricidades en el eje.
Base firmeUsa apoyo nivelado y resistente.
Las capacidades corresponden a cargas de trabajo e incluyen factor de seguridad.
APLICACIONES RECOMENDADAS
IDEAL
Obra industrial
Aplicable en estructuras industriales con elevada demanda de soporte y geometrías de mayor altura.
IDEAL
Losa postensada
Soporte temporal de alta capacidad en zonas con mayor altura libre o peralte estructural.
IDEAL
Losa maciza pesada
Alta capacidad para apuntalamiento de losas pesadas cuando la altura de trabajo requiere mayor alcance.
CONDICIONADO

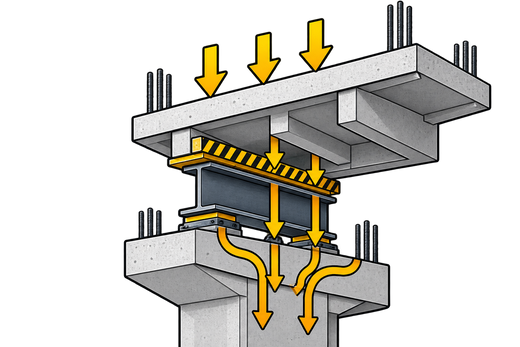

Transferencia de cargas
Viable en operaciones especiales cuando la secuencia, reacciones y estabilidad del sistema han sido previamente definidas.
NO RECOMENDADO
Estabilidad lateral
No sustituye puntales inclinados ni sistemas específicos de estabilización horizontal.
IDEALAplicación dentro del rango recomendado de uso.
CONDICIONADOUso sujeto a revisión técnica según aplicación y condiciones de trabajo.
NO RECOMENDADOCondiciones fuera del comportamiento previsto del sistema.
No recomendado para: Retenidas, control de plomo o configuraciones donde el puntal deba resistir deliberadamente acciones laterales. Su capacidad constante de 3T tampoco elimina las exigencias asociadas a trabajar a mayor altura: no debe emplearse en configuraciones altas sin controlar verticalidad, arriostramiento, excentricidad, apoyo y estabilidad global del sistema.
CONSIDERACIONES DE USO:
El E450 lleva la capacidad constante de 3T a un rango de 2.80 a 4.50 m, combinando alta capacidad con mayor alcance vertical. Conforme aumenta la altura, pequeñas desviaciones de plomeo o cargas excéntricas adquieren mayor relevancia y pueden modificar el comportamiento del conjunto. En infraestructura, obra industrial o sistemas de alta carga, deben revisarse la estabilización, elementos de reparto, separación entre puntales y trayectoria completa de las cargas antes de definir la configuración.
E450 vs D500
La serie E sube el nivel de capacidad para aplicaciones donde la carga, la infraestructura o la obra industrial exigen mayor control.
CARACTERÍSTICA
E450
PUNTAL EMAQ D500
Capacidad de trabajo
Carga constante de 3T
Carga constante de 2T
Tipo de obra
Infraestructura y alta exigencia
Obra estructural de exigencia media-alta
Aplicación ideal
Cabezales, postensados, obra industrial
Losas pesadas y refuerzo temporal
Margen operativo
Mayor capacidad ante transferencia de carga
Control estructural intermedio
Criterio de selección
Cuando la exigencia supera lo convencional
Cuando se requiere estabilidad de 2T
EL SIGUIENTE NIVEL ES CAPACIDAD
- Carga constante de 3T. Orientado a obra pesada. Compatible con infraestructura. Mayor margen ante transferencia. Requiere criterio técnico especializado.
MAYOR CAPACIDAD, MAYOR CONTROL.
