IDEAL
APOYO DE VIGA SIMPLE
Para configuraciones donde una viga H20 termina o se apoya directamente sobre el puntal, proporcionando una zona definida de apoyo entre ambos elementos.
VISTA TÉCNICA

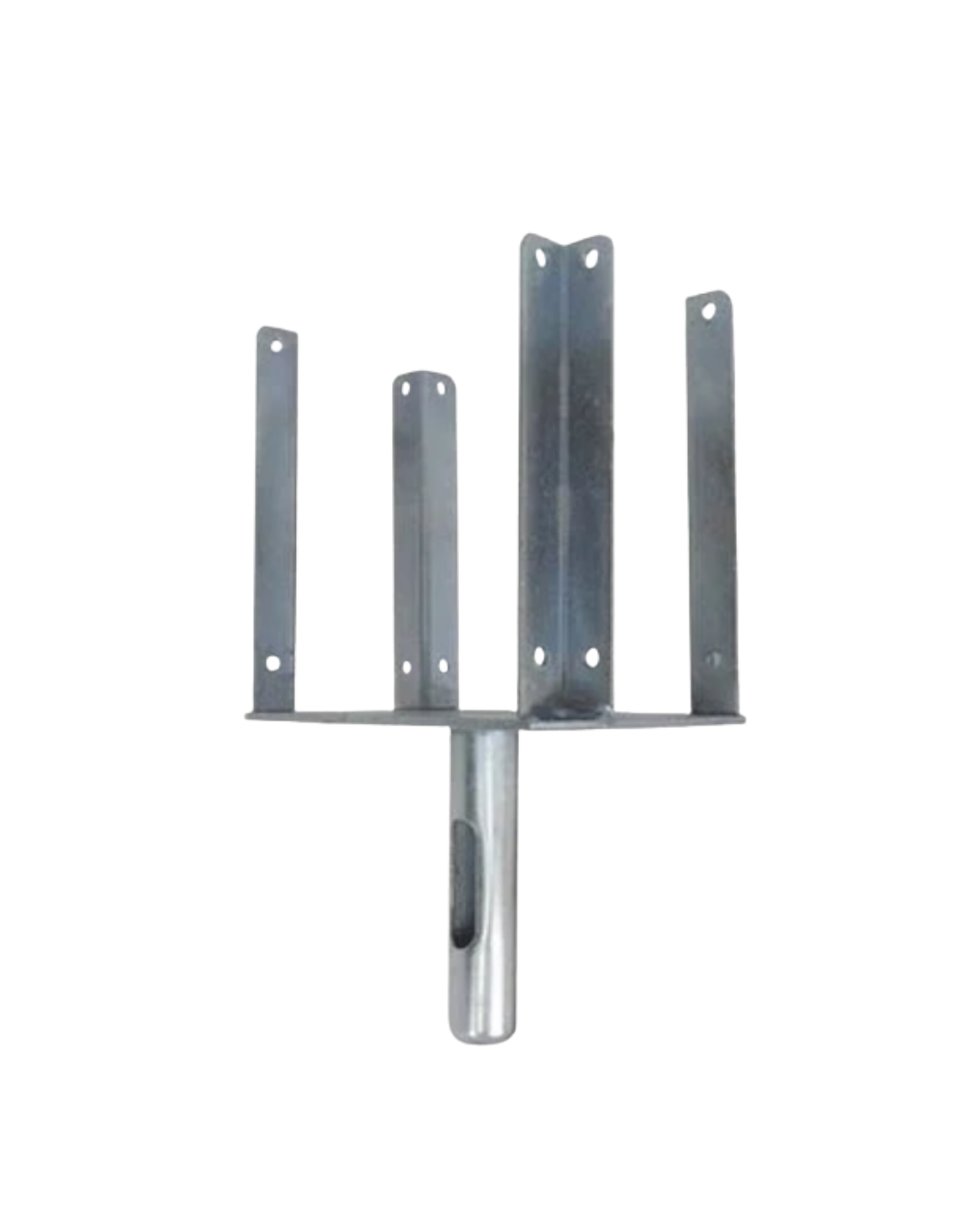

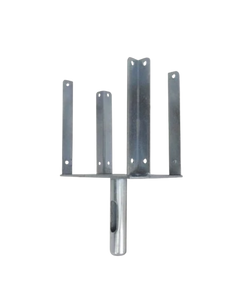

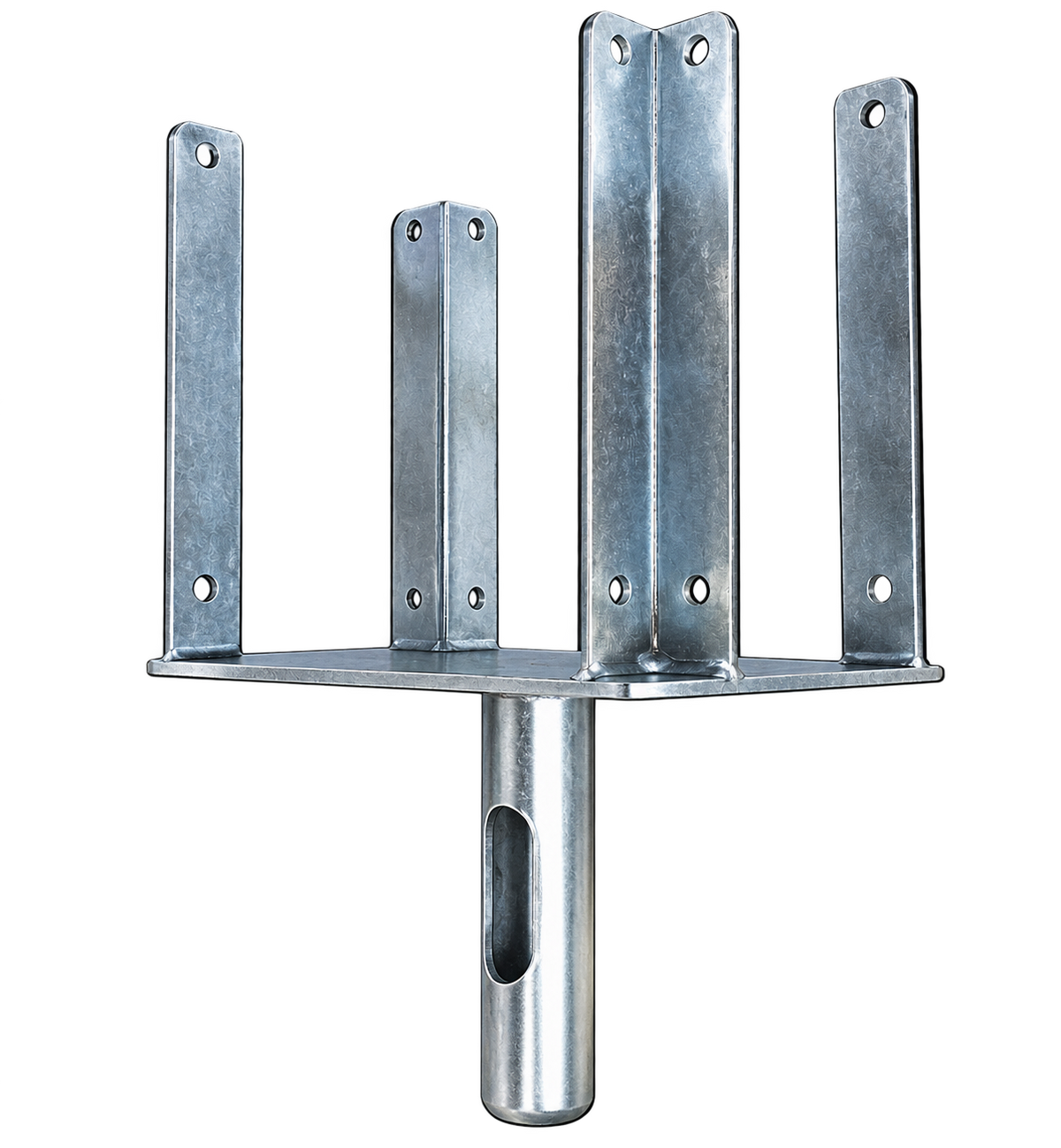

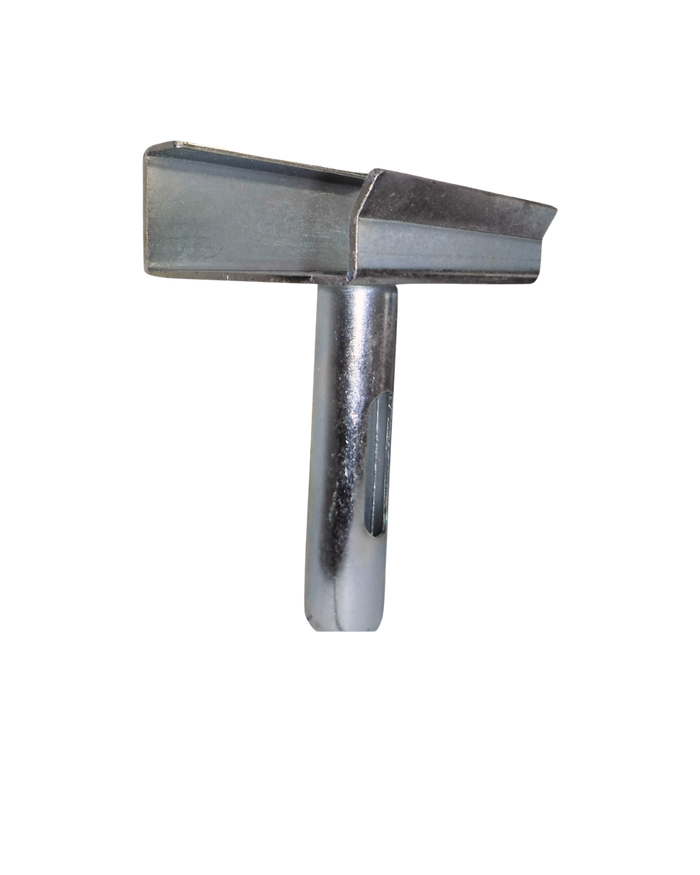

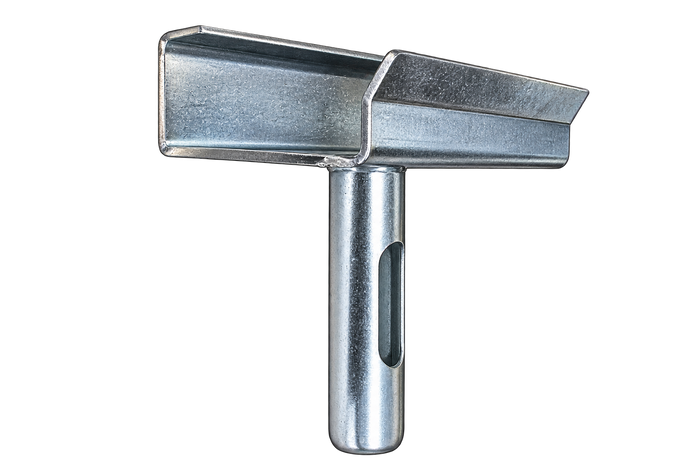

CABEZAL PARA H20
CABEZAL GIRATORIO
Diseñado para el apoyo y empalme de vigas de madera H20 sobre puntales metálicos telescópicos. Permite colocar una o dos vigas con un simple giro de 90°, facilitando encuentros y solapes de forma rápida y segura.
Su diseño elimina la necesidad de clavos, protegiendo las vigas y prolongando su vida útil.
Su diseño elimina la necesidad de clavos, protegiendo las vigas y prolongando su vida útil.
CONFIGURACIÓN DE 4 VÍAS
Orienta las vigas en cualquier dirección sobre el puntal, acelerando el armado de cimbras de losa.
APOYO SIMPLE O EN SOLAPE
Admite una o dos vigas H20 según la necesidad de la cimbra.
MONTAJE SIN CLAVOS
Posiciona y estabiliza las vigas sin dañarlas.
ESPECIFICACIONES TÉCNICAS
RESUMEN TÉCNICO
SKU
V0644
Disponibilidad
Entrega inmediata
Compatibilidad
Tubo Ø 48 mm
GEOMETRÍA Y ESTRUCTURA
Alto
200 mm
Ancho simple
85 mm
Ancho doble
176 mm
Largo
230 mm
Peso
2.30 kg
CONSTRUCCIÓN
Material
Acero
Acabado
Pre-Galvanizado
INFORMACIÓN ADICIONAL
Incluye
1 cabezal
No incluye
Puntal, viga H20 ni componentes del sistema de cimbra
CRITERIO TÉCNICO DE USO
Configuración y estabilización
Accesorio de apoyo para viga H20 diseñado para integrarse al puntal y permitir el posicionamiento de una o dos vigas según la configuración del sistema. Su diseño de 4 vías facilita la orientación de las vigas en diferentes direcciones y ayuda a mantenerlas dentro de su zona de apoyo durante el montaje.
Este cabezal no define la capacidad de carga del sistema.
La carga real que llega al puntal depende de la separación entre apoyos, la configuración de las vigas, la geometría de la cimbra y las condiciones de obra. Siempre verifique la capacidad del puntal utilizado.
Este cabezal no define la capacidad de carga del sistema.
La carga real que llega al puntal depende de la separación entre apoyos, la configuración de las vigas, la geometría de la cimbra y las condiciones de obra. Siempre verifique la capacidad del puntal utilizado.
APLICACIONES RECOMENDADAS
IDEAL
SOLAPE DE VIGAS H20
Para configuraciones donde dos vigas H20 se encuentran sobre un mismo punto de apoyo y requieren una solución que facilite su posicionamiento y estabilidad.
CONDICIONADO
CONFIGURACIONES ESPECIALES
Aplicaciones donde la orientación, separación o geometría de las vigas difiere del montaje convencional. Verificar previamente la estabilidad y compatibilidad del sistema.
IDEAL
Aplicación dentro del uso previsto del producto.
CONDICIONADO
Verificar condiciones específicas de uso.
NO RECOMENDADO
Condiciones fuera del uso previsto del producto.
ARTÍCULOS RELACIONADOS
CRITERIO ESTRUCTURAL
La Ciencia del Apuntalamiento: por qué no todos los puntales son iguales
El apuntalamiento en obra no depende solo del material, sino del criterio técnico con el que se utiliza. Este artículo analiza por qué no todos los puntales son iguales, cómo la...
CAPACIDAD DE CARGA
Capacidad de carga en puntales metálicos: cómo calcularla correctamente en obra
Guía técnica sobre la variación de carga admisible en puntales metálicos según su extensión. Analizamos la pérdida de estabilidad por esbeltez, el cálculo de carga real para con...
COTIZAR CABEZALES
Verifique e identifique la cantidad de vigas que requieren apoyo en uniones y traslapes.
