CONFIGURACIÓN DEL APOYO SUPERIOR Apuntalamiento

Cabezales para Puntales Metálicos

Soluciones de apoyo y posicionamiento para conectar puntales metálicos con vigas H20, polines de madera y perfiles de acero dentro de distintas configuraciones de cimbra.

Documentación 03 fichas técnicas disponibles

Criterio de selección H20 · Polín · Acero

Integración Selección por configuración

Un mismo puntal puede trabajar bajo elementos horizontales diferentes y resolver configuraciones distintas en el punto de apoyo. El cabezal adapta esa interfaz: su geometría debe corresponder tanto al elemento que recibe como a la forma en que éste necesita posicionarse sobre el sistema.

LÓGICA DEL SISTEMA

El apoyo superior cambia según el elemento y su configuración

Vigas H20, polines de madera y perfiles de acero no presentan la misma geometría ni necesariamente requieren la misma condición de apoyo. Incluso sobre una misma viga H20 pueden existir necesidades diferentes de posicionamiento, retención, encuentro o solape. Los cabezales permiten adaptar el extremo superior del puntal a estas configuraciones sin atribuir al accesorio la capacidad resistente del sistema completo.

RECEPCIÓN

La geometría del cabezal establece la interfaz física con el elemento horizontal que se apoya sobre el puntal.

POSICIONAMIENTO

La configuración del cabezal ayuda a mantener el elemento en la posición prevista sobre el punto de apoyo.

CONFIGURACIÓN

Apoyos individuales, encuentros, solapes y geometrías diferentes requieren seleccionar el cabezal de acuerdo con la disposición real del sistema.

CRITERIO DE SELECCIÓN

La selección no termina al identificar el tipo de viga

Primero identifique el elemento horizontal que necesita recibir y después determine cómo debe quedar configurado sobre el punto de apoyo. Dos cabezales compatibles con H20 pueden responder a necesidades de montaje diferentes.

Elemento a recibir

Identifique si la configuración utiliza viga H20, polín de madera o perfil de acero. Esta primera condición define la geometría básica que debe resolver el cabezal.

Configuración del apoyo

Determine si necesita un apoyo individual, retención de la viga, encuentro, solape u otra disposición prevista sobre el mismo punto de apoyo.

Compatibilidad dimensional

Compruebe que las dimensiones del elemento recibido correspondan con la geometría útil del cabezal seleccionado.

Compatibilidad con el sistema

Verifique la conexión del cabezal con el puntal y revise la configuración completa considerando los componentes, apoyos y condiciones reales de montaje.

CABEZALES DISPONIBLES

Tres soluciones para distintas condiciones de apoyo

Compare el elemento recibido y la configuración que necesita resolver. Cada ficha técnica desarrolla dimensiones, compatibilidad y aplicaciones específicas del cabezal.

V0639 Entrega inmediata

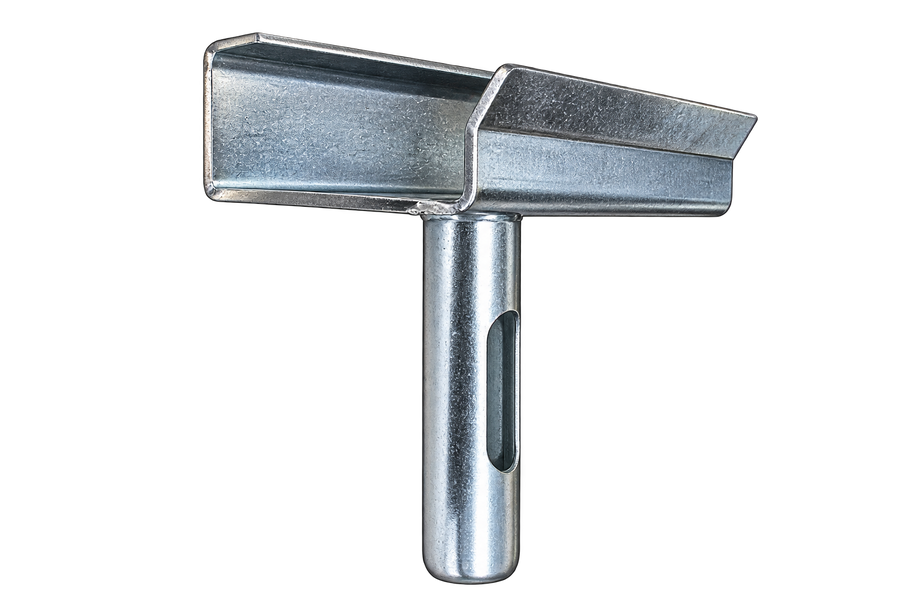

Horquilla para Viga H20

Soporte y retención para posicionar vigas H20 sobre puntales durante la configuración de sistemas temporales de cimbra.

Ver ficha técnica →

V0644 Entrega inmediata

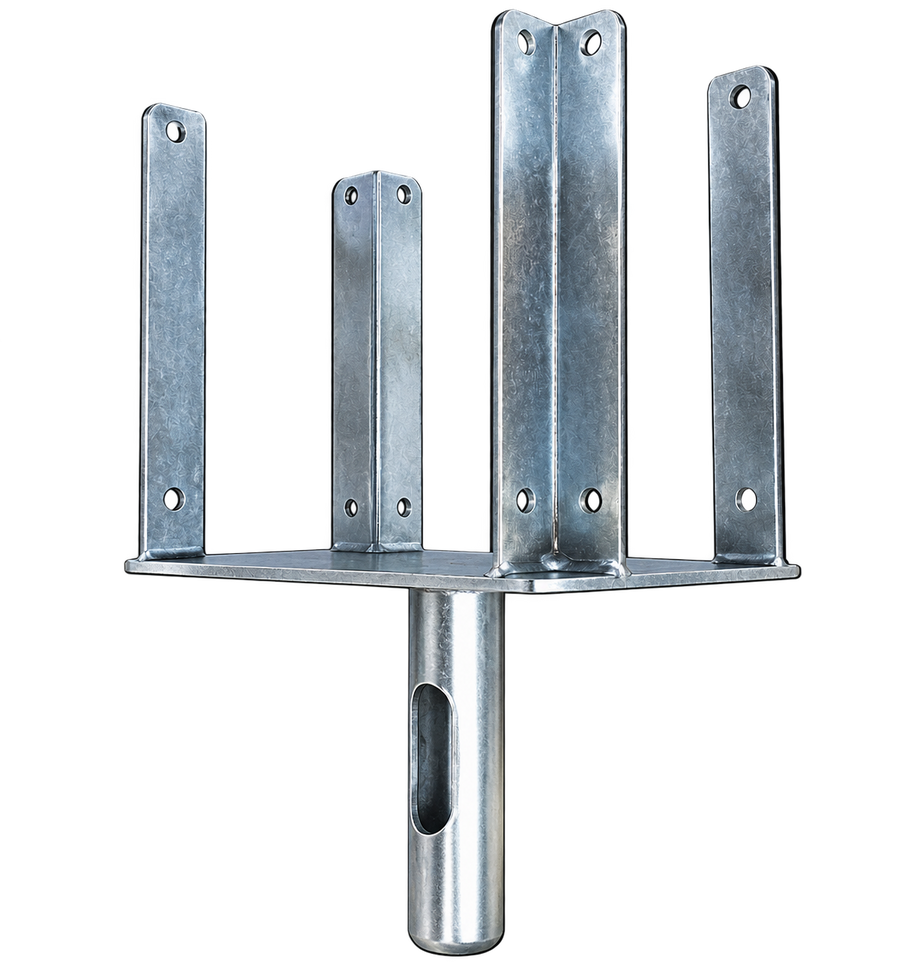

Cabezal Giratorio

Diseñado para el apoyo y empalme de vigas de madera H20 sobre puntales metálicos telescópicos. Permite colocar una o dos vigas con un simple giro de 90°, facilitando encuentros ...

Ver ficha técnica →

V2002 Entrega inmediata

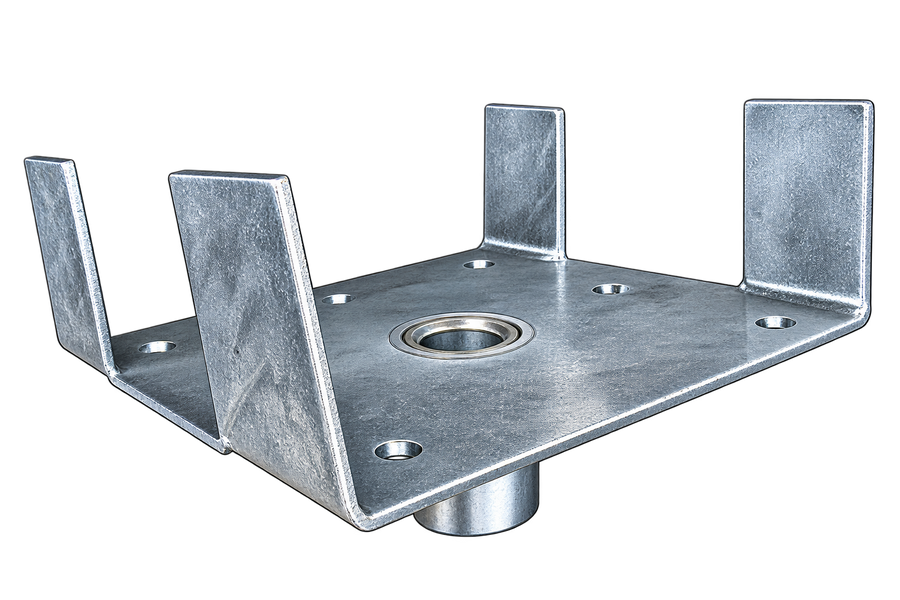

Cabezal Mixto

Un mismo punto de apoyo permite utilizar polines de madera o vigas de acero, según la geometría del elemento y la configuración de la cimbra.

Ver ficha técnica →

LECTURA DE CONFIGURACIÓN

La geometría del apoyo define el cabezal

La selección parte del elemento horizontal, pero se completa observando cómo debe quedar apoyado y posicionado. En H20, por ejemplo, una condición de apoyo y retención individual no plantea la misma geometría que un encuentro o solape de vigas.

H20 · Apoyo y retención La horquilla proporciona una geometría de apoyo que ayuda a posicionar y mantener la viga H20 dentro de la zona prevista.

H20 · Encuentro y solape Cuando la configuración incorpora una o dos vigas H20, encuentros o solapes, un cabezal multidireccional permite resolver disposiciones diferentes sobre el punto de apoyo.

Polín de madera La sección del polín debe corresponder con la geometría disponible en el cabezal y con la orientación prevista para el apoyo.

Viga de acero Los perfiles compatibles requieren verificar sus dimensiones y la zona del cabezal destinada a recibirlos antes de definir la configuración.

El cabezal organiza la interfaz entre el puntal y el elemento superior, pero no determina por sí solo la capacidad del sistema. La selección final debe considerar el puntal utilizado, la geometría de montaje, las cargas y las condiciones reales de apoyo.
