IDEAL

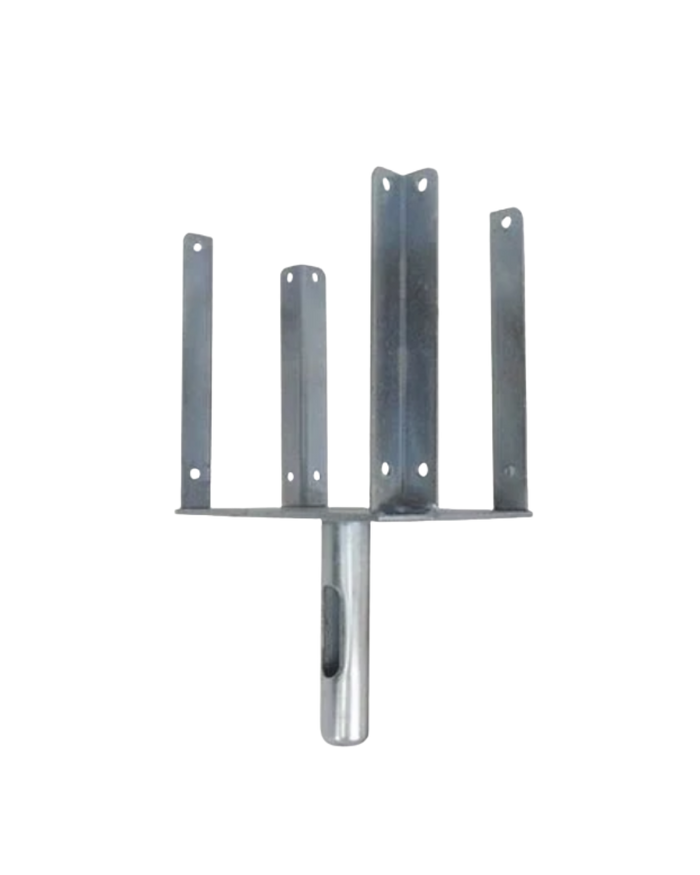

POLÍN DE MADERA
Para polines de 3" a 3¼" (lado angosto) o 4" (lado mayor). Facilita un apoyo centrado y ordenado durante el montaje.
VISTA TÉCNICA

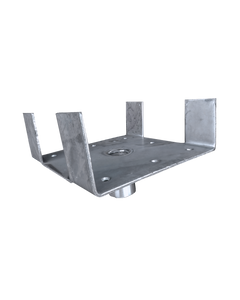

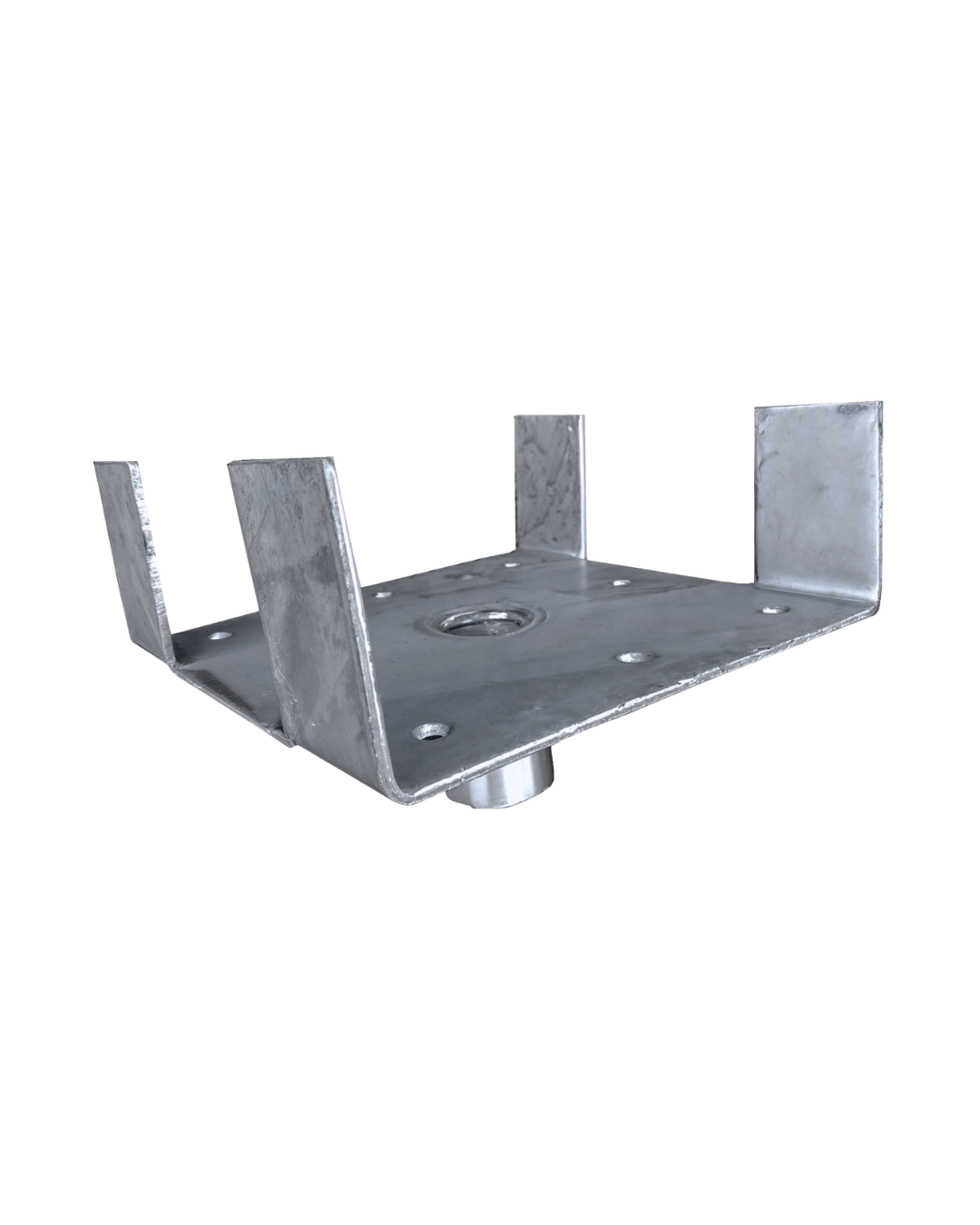

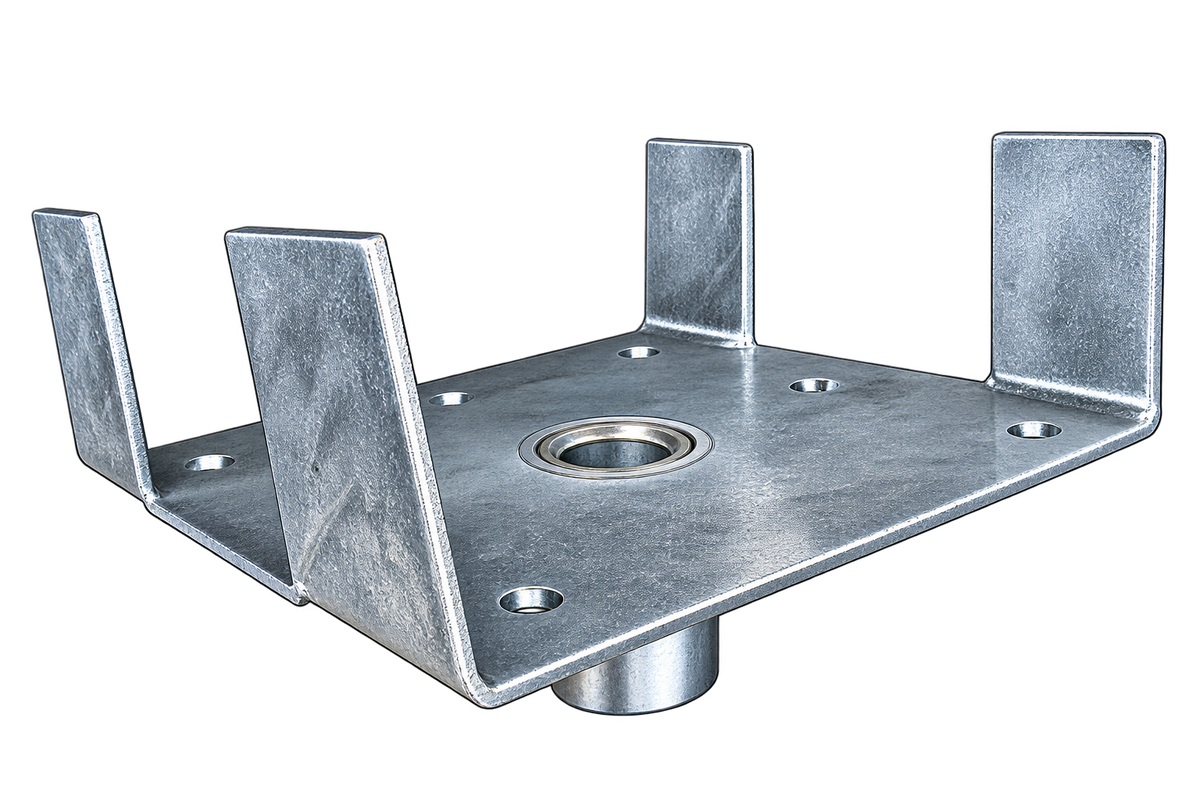

CABEZAL PARA MADERA O ACERO
Cabezal mixto
Un mismo punto de apoyo permite utilizar polines de madera o vigas de acero, según la geometría del elemento y la configuración de la cimbra.
COMPATIBILIDAD MIXTA
Permite utilizar el mismo punto de apoyo con polines de madera o vigas de acero, según la configuración requerida por el sistema y las dimensiones del elemento apoyado.
APOYO SOBRE PUNTAL
Se integra en la parte superior del puntal para resolver la conexión entre el soporte vertical y el elemento horizontal de la cimbra.
ESPECIFICACIONES TÉCNICAS
RESUMEN TÉCNICO
SKU
V2002
Disponibilidad
Entrega inmediata
GEOMETRÍA Y ESTRUCTURA
Alto
58 mm
Placa
165 x 165 mm
Ancho angosto
77 mm
Ancho mayor
160 mm
Peso
0.80 kg
CONSTRUCCIÓN
Material
Acero
Acabado
Pre-galvanizado
INFORMACIÓN ADICIONAL
Incluye
1 cabezal mixto
No incluye
Puntal, vigas, polines ni componentes del sistema de cimbra
CRITERIO TÉCNICO DE USO
Apoyo
Accesorio de apoyo diseñado para integrarse al puntal y recibir elementos horizontales de distinta geometría, como polines de madera o vigas de acero. Su configuración permite resolver la conexión entre el soporte vertical y el elemento de cimbra, facilitando una disposición ordenada durante el montaje.
El cabezal no define la capacidad del sistema. La carga que llega al puntal depende del tipo y geometría del elemento apoyado, la separación entre apoyos, la configuración estructural y las condiciones reales de trabajo.
El cabezal no define la capacidad del sistema. La carga que llega al puntal depende del tipo y geometría del elemento apoyado, la separación entre apoyos, la configuración estructural y las condiciones reales de trabajo.
APLICACIONES RECOMENDADAS
IDEAL
VIGA DE ACERO
Apoyo de perfiles IPS o IPR compatibles con las medidas del cabezal.
CONDICIONADO
CONFIGURACIONES ESPECIALES
Recomendación: Verificar previamente la compatibilidad geométrica, la estabilidad y las condiciones de carga del sistema.
IDEAL
Aplicación dentro del uso previsto del producto.
CONDICIONADO
Verificar condiciones específicas de uso.
NO RECOMENDADO
Condiciones fuera del uso previsto del producto.
ARTÍCULOS RELACIONADOS
CRITERIO ESTRUCTURAL
La Ciencia del Apuntalamiento: por qué no todos los puntales son iguales
El apuntalamiento en obra no depende solo del material, sino del criterio técnico con el que se utiliza. Este artículo analiza por qué no todos los puntales son iguales, cómo la...
CAPACIDAD DE CARGA
Capacidad de carga en puntales metálicos: cómo calcularla correctamente en obra
Guía técnica sobre la variación de carga admisible en puntales metálicos según su extensión. Analizamos la pérdida de estabilidad por esbeltez, el cálculo de carga real para con...
COTIZAR CABEZALES
Verifique las dimensiones del polín o perfil de acero antes de seleccionar el cabezal.
