CONEXIÓN
El pin proporciona el punto de unión donde la cruceta se conecta al marco del andamio. (Marco + pin + extremo de cruceta)
CONEXIÓN MARCO–CRUCETA
Andamiaje
Conexión de Crucetas para Andamios
Pines de conexión para integrar crucetas compatibles a marcos de andamio y mantenerlas retenidas en el punto previsto durante su posición de trabajo.
El pin establece el punto donde la cruceta se integra al marco. Aunque los modelos comparten la misma función, el diámetro de conexión cambia: seleccionar correctamente exige verificar el orificio de la cruceta y las especificaciones del marco antes de sustituir o incorporar el componente.
LÓGICA DEL SISTEMA
Una pieza pequeña establece la conexión entre marco y cruceta
El pin se integra al marco para recibir la cruceta en el punto previsto por el sistema. Su geometría permite colocar y retirar la cruceta durante el montaje, mientras el pivote ayuda a mantenerla retenida una vez instalada. La compatibilidad dimensional de esta conexión debe conservarse para que ambos componentes puedan integrarse correctamente.
RETENCIÓN
El pivote facilita el montaje y ayuda a mantener la cruceta retenida una vez colocada. (Pin + pivote cerrado sobre cruceta)
COMPATIBILIDAD
El diámetro del pin debe corresponder con el orificio de la cruceta y con las especificaciones previstas para el marco. (Pin entrando en orificio compatible)
CRITERIO DE SELECCIÓN
El orificio de la cruceta determina qué pin corresponde
Los pines de 10 y 12 mm cumplen la misma función general, pero no deben seleccionarse únicamente por apariencia. Verifique la geometría existente antes de fabricar o reparar el marco.
Orificio de la cruceta
Compruebe el diámetro del orificio destinado a recibir el pin. La cruceta debe corresponder dimensionalmente con el modelo seleccionado.
Diseño del marco
En fabricación o reparación, confirme que las dimensiones y características del pin correspondan con las especificaciones previstas para el marco.
Pin de reemplazo
Cuando se sustituya un componente deteriorado, conserve las dimensiones y características del punto de conexión original del sistema.
Integración de la cruceta
Verifique que, una vez colocada, la cruceta pueda integrarse correctamente al pin y quedar retenida mediante el pivote.
PINES DISPONIBLES
Seleccione el diámetro compatible con su cruceta
Ambos modelos proporcionan un punto de conexión con pivote de retención. Consulte cada ficha técnica para verificar diámetro, dimensiones y condiciones previstas de integración al marco.
V2276
Entrega inmediata

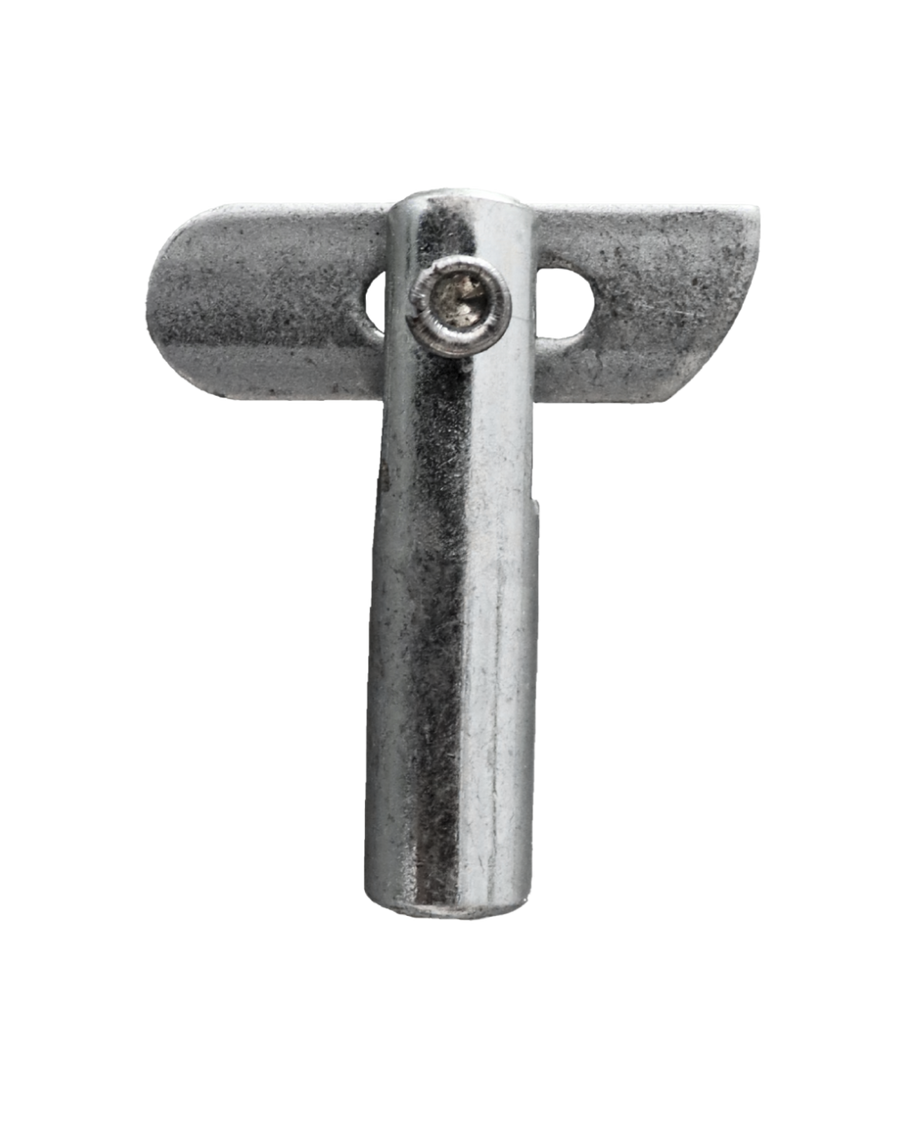

PIN 10 MM
Conexión rápida de crucetas Pin de Ø10 mm para marcos de andamio, diseñado para proporcionar el punto de conexión de las crucetas. Su pivote facilita la inserción y retiro de l...
Ver ficha técnica →
V2611
Entrega inmediata
PIN 12 MM
Conexión de crucetas para marcos de andamio Pin de Ø12 mm diseñado para integrarse mediante soldadura en marcos de andamio y proporcionar el punto de conexión de crucetas compa...
Ver ficha técnica →
LECTURA DE CONFIGURACIÓN
Sustituir el pin exige conservar la geometría de la conexión
En fabricación o reparación, el diámetro del pin es sólo una de las variables que deben conservarse. Su posición, integración al marco y mecanismo de retención forman parte del punto de conexión previsto para recibir la cruceta.
01
Diámetro de conexión
El diámetro del pin debe corresponder con el orificio previsto en la cruceta para permitir su correcta integración.
02
Integración al marco
El pin debe incorporarse al marco respetando la posición y características previstas para el punto de conexión.
03
Retención
El pivote debe permitir la colocación y retiro de la cruceta y mantenerla retenida una vez instalada.
04
Configuración original
En una reparación, la sustitución debe conservar las dimensiones y características del punto de conexión definido por el sistema.
El pin permite integrar la cruceta al marco, pero no determina por sí solo la rigidez ni la estabilidad del andamio. El comportamiento del conjunto depende del diseño, configuración y especificaciones del sistema completo.
