GEOMETRÍA
Las uniones entre montantes, horizontales y otros elementos perpendiculares requieren conservar la posición relativa prevista entre los tubos.
CONTROL DE UNIONES
Andamiaje
Conexiones para Andamios
Abrazaderas para conectar tubos de 48.3 mm de acuerdo con la función que debe cumplir cada nodo dentro de la configuración del andamio tubular.
No todas las uniones del andamio deben comportarse igual. Algunas necesitan conservar una geometría de 90° entre los tubos; otras deben permitir ángulos variables para incorporar diagonales y elementos de arriostramiento. Identificar la función del nodo es el primer criterio para seleccionar la abrazadera.
LÓGICA DEL SISTEMA
La función del nodo determina qué abrazadera utilizar
En un sistema tubular, las conexiones participan en el control de la geometría entre los tubos. Una unión destinada a conservar un ángulo de 90° y otra utilizada para incorporar una diagonal responden a necesidades diferentes; por ello, la selección no debe realizarse únicamente porque ambas abrazaderas conecten tubos del mismo diámetro.
ORIENTACIÓN
Las conexiones diagonales requieren adaptarse al ángulo definido por la geometría del arriostramiento.
FUNCIÓN DEL NODO
La abrazadera debe seleccionarse según la función que cumple la unión dentro de la configuración y no por disponibilidad o semejanza entre componentes.
CRITERIO DE SELECCIÓN
No elija la abrazadera por apariencia: identifique qué debe hacer la unión
La abrazadera fija y la móvil pueden conectar tubos del mismo diámetro, pero no cumplen la misma función dentro del nodo. La geometría que necesita conservar o permitir la unión determina la selección.
Diámetro del tubo
Compruebe primero que los tubos correspondan al diámetro compatible de 48.3 mm previsto para estas abrazaderas.
Unión a 90°
Cuando el nodo necesita mantener dos tubos perpendiculares, utilice una abrazadera fija destinada a conservar esa geometría.
Unión en ángulo variable
Cuando la conexión corresponde a una diagonal o elemento cuya orientación cambia según la geometría del arriostramiento, utilice una abrazadera móvil.
Función dentro del sistema
No sustituya un tipo de abrazadera por otro únicamente porque ambos puedan sujetar físicamente los tubos. La conexión debe conservar la función prevista para ese nodo.
CONEXIONES DISPONIBLES
Seleccione la abrazadera según la geometría del nodo
Ambos modelos trabajan con tubo de 48.3 mm, pero resuelven condiciones de unión diferentes. Consulte cada ficha técnica para verificar dimensiones, configuración y aplicaciones previstas.
V2119
Entrega inmediata

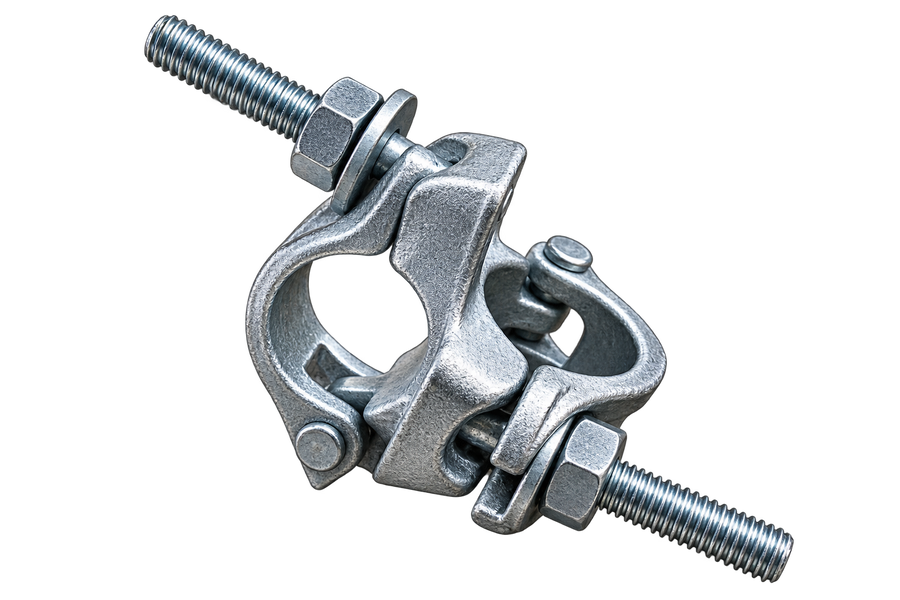

Abrazadera Fija
Abrazadera fija para tubos de andamio de 48.3 mm, diseñada para realizar conexiones rígidas entre elementos tubulares que requieren mantener una relación de 90°. Es un component...
Ver ficha técnica →
V2275
Entrega inmediata

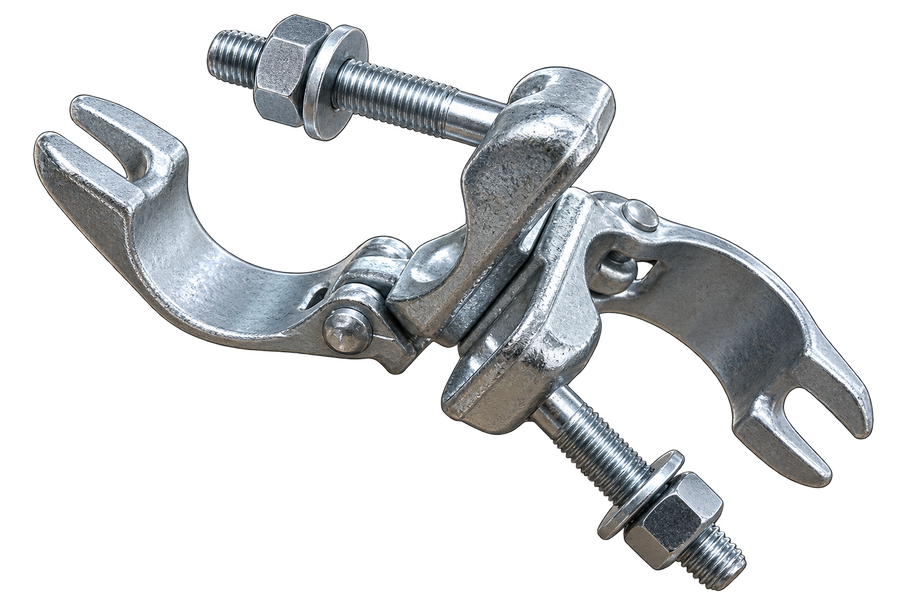

Abrazadera Móvil
Conexiones angulares para arriostramiento Abrazadera móvil para tubos de andamio de 48.3 mm, diseñada para conectar elementos tubulares en diferentes ángulos. Permite adaptar l...
Ver ficha técnica →
LECTURA DEL NODO
Fija y móvil controlan geometrías diferentes
La diferencia funcional se entiende observando los tubos que conecta cada abrazadera. La fija mantiene una unión perpendicular; la móvil permite adaptar la conexión al ángulo requerido por una diagonal.
01
Geometría a 90°
La abrazadera fija conecta tubos perpendiculares para conservar la geometría prevista del nodo.
02
Ángulo variable
La abrazadera móvil permite orientar la conexión de acuerdo con el ángulo que requiere una diagonal.
03
Mismo diámetro
Que ambas abrazaderas trabajen con tubo de 48.3 mm no significa que puedan intercambiarse funcionalmente.
04
Nodo correcto
La selección debe conservar la geometría y función previstas para cada unión dentro de la configuración.
Las abrazaderas forman parte de las conexiones del sistema tubular. Su selección y montaje deben corresponder con la geometría prevista del andamio; una unión físicamente posible no necesariamente cumple la misma función dentro de la configuración.
Ing. EMA
Lecturas recomendadas
Criterios técnicos relacionados con selección, operación, mantenimiento y configuración del sistema.
Asesoría técnica
¿Necesita identificar qué abrazadera corresponde a su conexión?
Indíquenos el diámetro de los tubos y si la unión corresponde a elementos perpendiculares o a una conexión diagonal para ayudarle a identificar la abrazadera compatible.
