IDEAL
DIAGONALES
Para conectar elementos diagonales cuya geometría requiere una unión angular entre tubos.
VISTA TÉCNICA
ABRAZADERA PARA ANDAMIO
ABRAZADERA MÓVIL
Conexiones angulares para arriostramiento

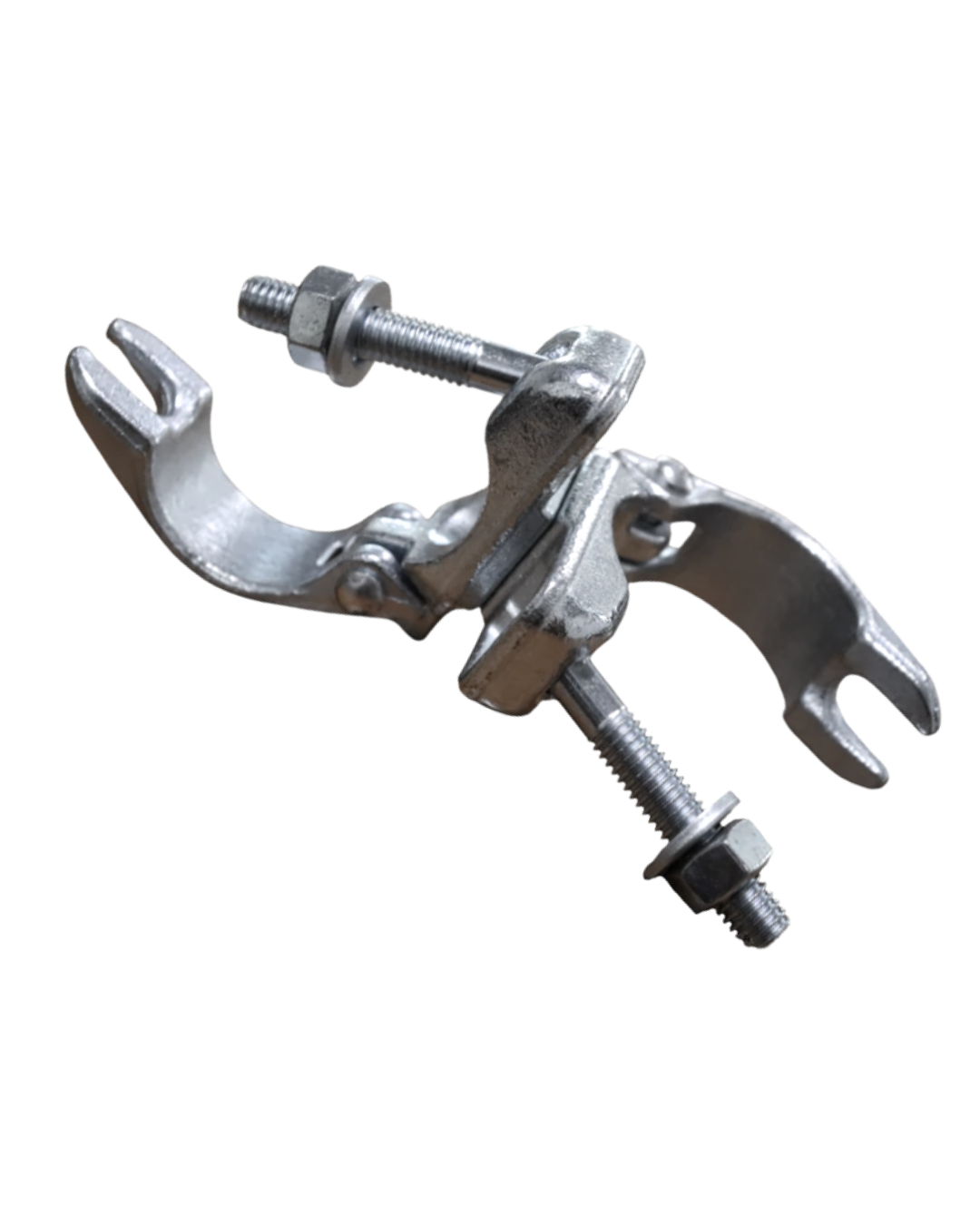

Abrazadera móvil para tubos de andamio de 48.3 mm, diseñada para conectar elementos tubulares en diferentes ángulos. Permite adaptar la posición de la unión para integrar diagonales y elementos de arriostramiento dentro de la configuración prevista del sistema.
Abrazadera móvil para tubos de andamio de 48.3 mm, diseñada para conectar elementos tubulares en diferentes ángulos. Permite adaptar la posición de la unión para integrar diagonales y elementos de arriostramiento dentro de la configuración prevista del sistema.
ÁNGULO VARIABLE
Permite realizar conexiones entre tubos que no requieren una relación fija de 90°.
TUBO Ø48.3 MM
Diseñada para tubos de andamio de diámetro compatible de 48.3 mm.
PARA DIAGONALES Y ARRIOSTRAMIENTOS
Facilita la conexión de elementos diagonales que requieren adaptarse a diferentes geometrías de la estructura.
ESPECIFICACIONES TÉCNICAS
RESUMEN TÉCNICO
SKU
V2275
Disponibilidad
Entrega inmediata
Sistema
Abrazadera móvil
Compatibilidad
Tubo Ø 48.3 MM
Capacidad
600 kg
GEOMETRÍA Y ESTRUCTURA
Ø tornillo T
12 mm
Largo tornillo T
86 mm
Torque
54 Nm
Peso
1.10 kg
CONSTRUCCIÓN
Material
Acero forjado
Acabado
Galvanizado
INFORMACIÓN ADICIONAL
Base normativa
BS 1139 - EN 74
Incluye
Perno T y tuerca
No incluye
Tubos
CRITERIO TÉCNICO DE USO
Conexión angular de tubos y arriostramiento
Abrazadera diseñada para conectar tubos de andamio de 48.3 mm permitiendo establecer diferentes ángulos entre los elementos. Su función es facilitar la integración de diagonales y otros elementos de arriostramiento cuya geometría requiere una conexión angular.
La abrazadera móvil permite adaptar la conexión al ángulo requerido, pero la rigidez y estabilidad de la estructura corresponden al diseño, configuración y especificaciones de cada fabricante. Su utilización debe responder a la función estructural prevista para cada elemento dentro del sistema.
La abrazadera móvil permite adaptar la conexión al ángulo requerido, pero la rigidez y estabilidad de la estructura corresponden al diseño, configuración y especificaciones de cada fabricante. Su utilización debe responder a la función estructural prevista para cada elemento dentro del sistema.
APLICACIONES RECOMENDADAS
IDEAL
ARRIOSTRAMIENTO
Para integrar elementos destinados a controlar movimientos laterales dentro de la configuración prevista por el diseño del andamio.
NO RECOMENDADO

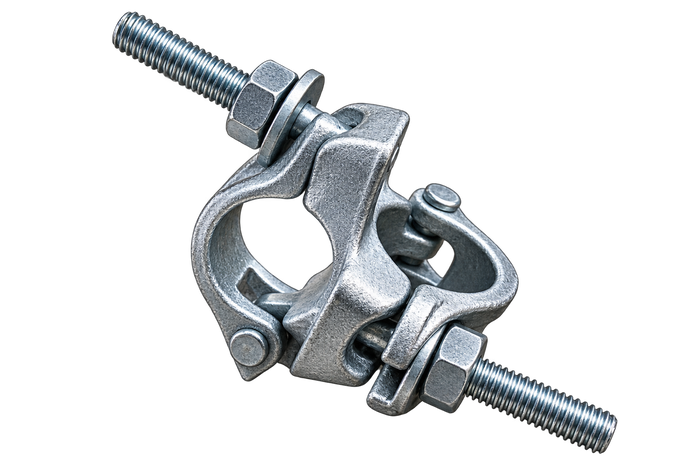

SUSTITUIR UNA UNIÓN FIJA DE 90°
Cuando una conexión forma parte de la geometría base del sistema y requiere permanecer fija a 90°, debe utilizarse la abrazadera correspondiente a esa función.
IDEAL
Aplicación dentro del uso previsto del producto.
CONDICIONADO
Verificar condiciones específicas de uso.
NO RECOMENDADO
Condiciones fuera del uso previsto del producto.
