GEOMETRÍA BASE DEL ANDAMIO
Para conexiones entre montantes y elementos horizontales que requieren mantener una relación fija de 90°.
VISTA TÉCNICA
ABRAZADERA PARA ANDAMIO
Abrazadera Fija

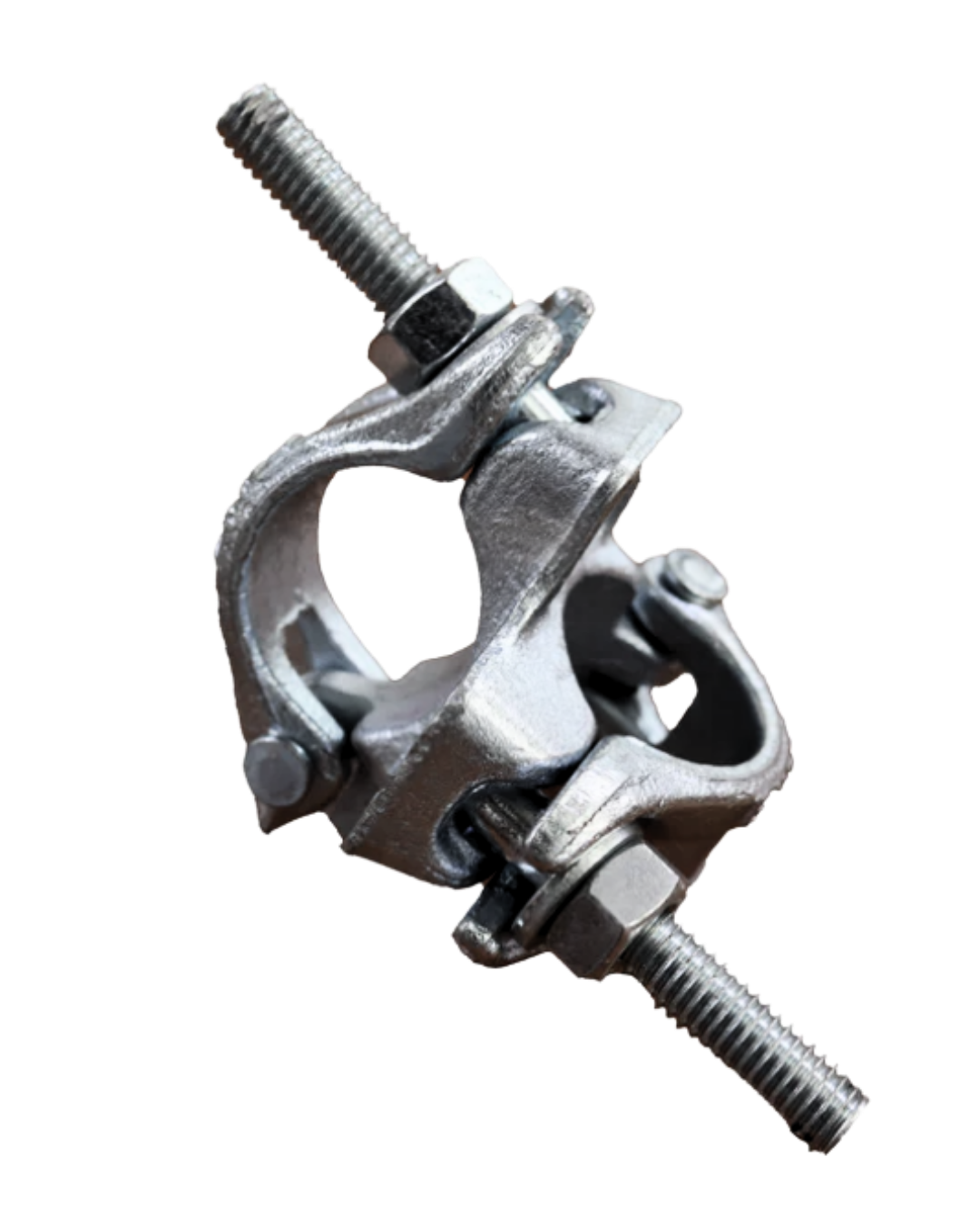

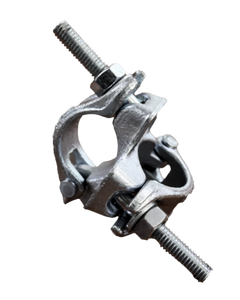

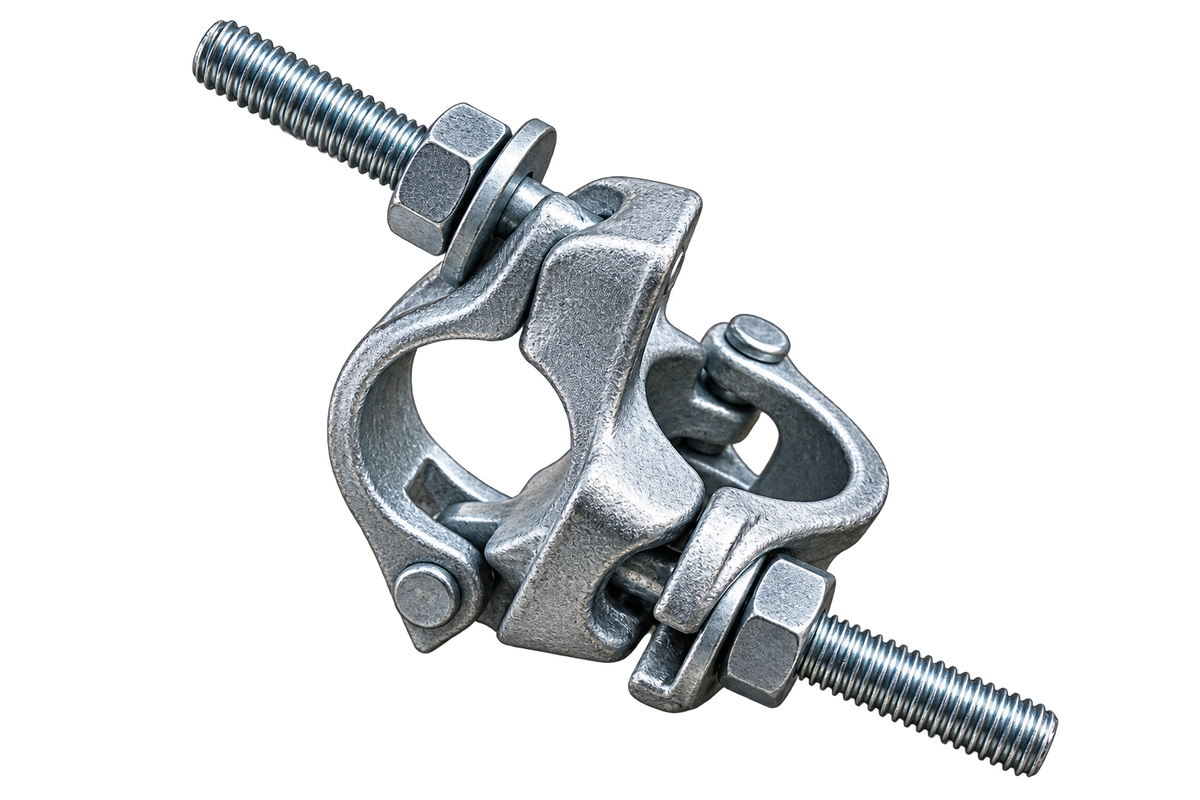

Abrazadera fija para tubos de andamio de 48.3 mm, diseñada para realizar conexiones rígidas entre elementos tubulares que requieren mantener una relación de 90°. Es un componente fundamental para conformar la geometría base de estructuras de tubo y abrazadera.
UNIÓN A 90°
Mantiene unidos los tubos en una configuración fija para formar la geometría prevista del sistema.
TUBOS HASTA Ø48.3 MM
Diseñada para tubos de andamio de diámetro compatible hasta 48.3 mm.
ACERO GALVANIZADO
Fabricada en acero forjado o estampado con acabado galvanizado anticorrosivo.
ESPECIFICACIONES TÉCNICAS
RESUMEN TÉCNICO
SKU
V2119
Disponibilidad
Entrega inmediata
Sistema
Abrazadera fija
Compatibilidad
Tubo Ø 48.3
Capacidad
600 kg
GEOMETRÍA Y ESTRUCTURA

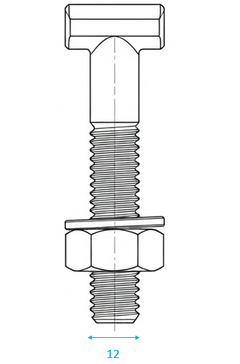

Ø tornillo T
12 mm

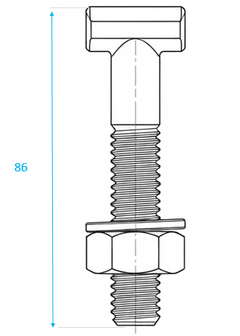

Largo tornillo T
86 mm
Torque
54 Nm
Peso
1 kg
CONSTRUCCIÓN
Material
Acero forjado
Acabado
Galvanizado
INFORMACIÓN ADICIONAL
Base normativa
BS 1139 - EN 74
Incluye
Perno T y tuerca
No incluye
Tubos
CRITERIO TÉCNICO DE USO
Unión fija de tubos a 90°
Abrazadera diseñada para conectar dos tubos de andamio de hasta 48.3 mm manteniendo una unión fija a 90°. Se utiliza para establecer y conservar la geometría de los nodos en sistemas de tubo y abrazadera, particularmente en conexiones entre montantes y elementos horizontales.
La abrazadera forma parte del sistema de conexión, pero la rigidez y estabilidad de la estructura corresponden al diseño, configuración y especificaciones del sistema de cada fabricante. La selección de la abrazadera debe responder a la función que cumple cada unión dentro de la estructura.
La abrazadera forma parte del sistema de conexión, pero la rigidez y estabilidad de la estructura corresponden al diseño, configuración y especificaciones del sistema de cada fabricante. La selección de la abrazadera debe responder a la función que cumple cada unión dentro de la estructura.
APLICACIONES RECOMENDADAS
IDEAL
LARGUEROS Y TRAVESAÑOS
Para integrar elementos tubulares que forman parte de la retícula principal de estructuras de tubo y abrazadera.
CONDICIONADO
No exceder ni omitir el torque
Un torque incorrecto puede barrer la rosca del perno en T o disminuir la fuerza de sujeción necesaria para mantener la estabilidad geométrica de la estructura.
IDEAL
Aplicación dentro del uso previsto del producto.
CONDICIONADO
Verificar condiciones específicas de uso.
NO RECOMENDADO
Condiciones fuera del uso previsto del producto.
ARTÍCULOS RELACIONADOS
Control geométrico

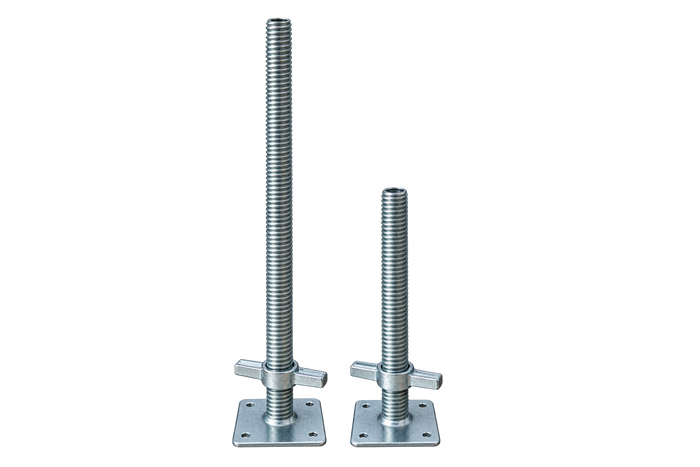

Sistemas de nivelación para andamios: dónde empieza realmente la pérdida de estabilidad
