IDEAL
Reposición en puntal compatible
Sustitución de un gancho extraviado, deformado o fuera de servicio, siempre que corresponda a la geometría y configuración prevista para el puntal.
VISTA TÉCNICA
COMPONENTE PARA PUNTAL

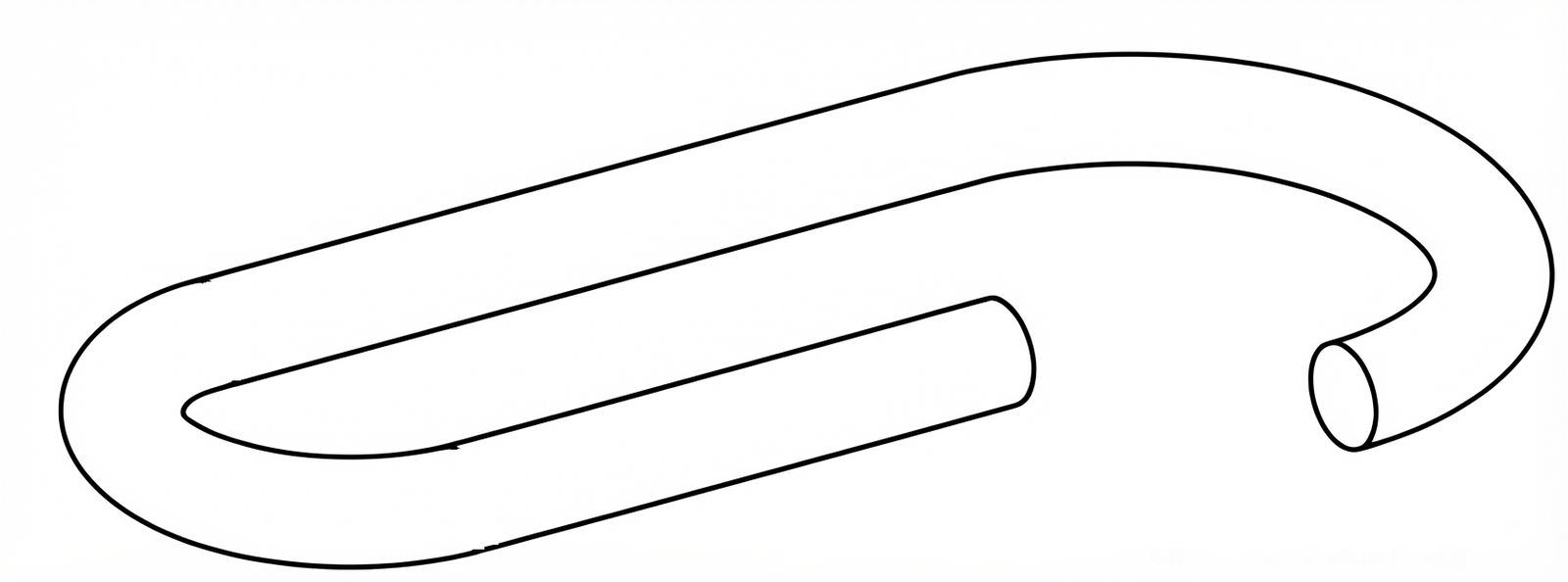

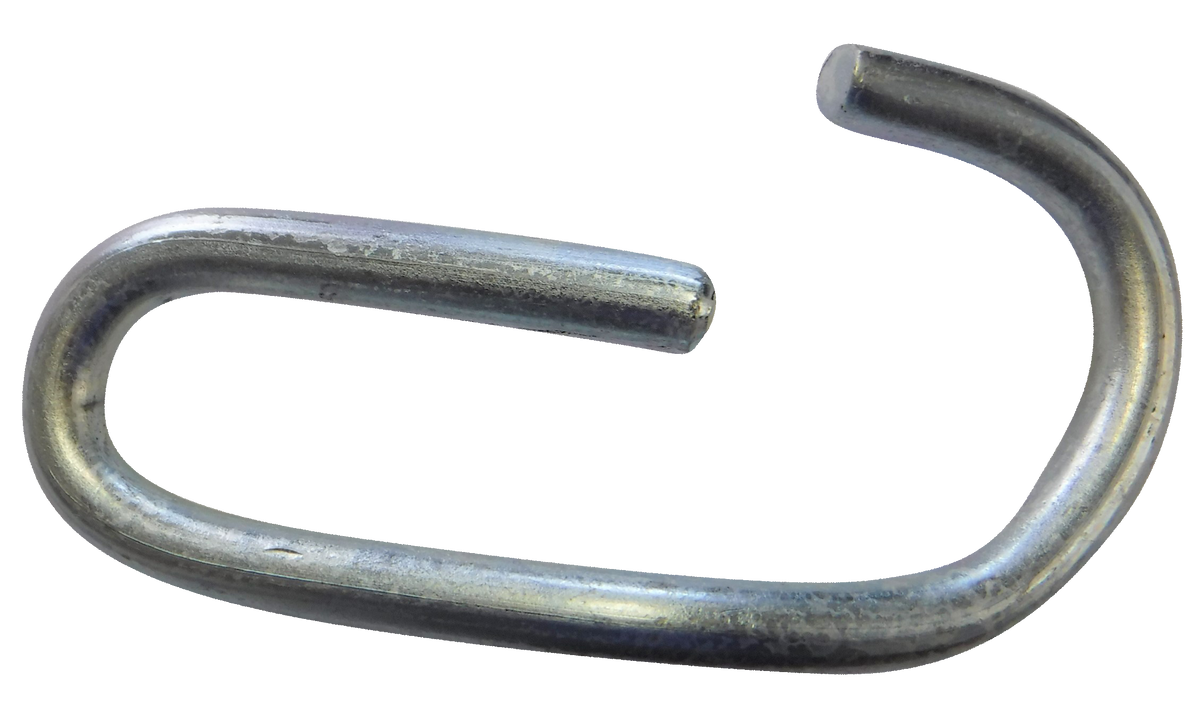

Gancho para puntal
Componente de ajuste que permite fijar la posición del tubo interior respecto al tubo exterior del puntal, participando en la transferencia de carga entre ambos elementos.
TRANSFERENCIA DE CARGA
Permite transmitir el esfuerzo del tubo interior al tubo exterior del puntal.
POSICIÓN DE TRABAJO
Mantiene la relación prevista entre los componentes telescópicos durante la operación del puntal.
REEMPLAZO DIRECTO
Permite sustituir un gancho dañado o extraviado y recuperar la funcionalidad prevista del puntal.
ESPECIFICACIONES TÉCNICAS
RESUMEN TÉCNICO
SKU
V1953
Disponibilidad
Entrega inmediata
Sistema
Componente para puntal
Rango
Orificio Ø 13 a 14 mm

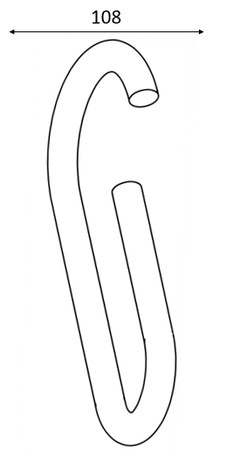

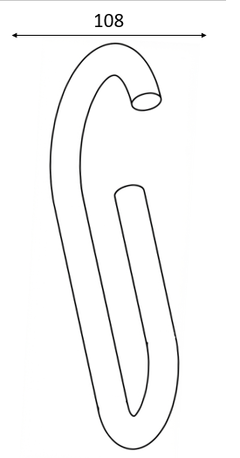

GEOMETRÍA Y ESTRUCTURA
Ø
12 mm
Peso
0.300 kg
Largo
170 mm
Ancho
108 mm
CONSTRUCCIÓN
Material
Acero
Acabado
Pre-galvanizado
INFORMACIÓN ADICIONAL
Base normativa
EN-1065
Incluye
1 gancho
No incluye
Rosca, contra rosca, arandela
CRITERIO TÉCNICO DE USO
PEQUEÑA PIEZA, FUNCIÓN ESTRUCTURAL CRÍTICA
El gancho participa en la transferencia de carga entre el tubo interior y el tubo exterior. Por esta razón, su selección y estado forman parte del funcionamiento del conjunto y no deben evaluarse únicamente por apariencia o por similitud dimensional.
Antes de sustituirlo, verifica que su geometría y dimensiones correspondan al puntal en el que será instalado y que el componente no presente deformaciones, desgaste o daños que puedan alterar su apoyo o funcionamiento.
Antes de sustituirlo, verifica que su geometría y dimensiones correspondan al puntal en el que será instalado y que el componente no presente deformaciones, desgaste o daños que puedan alterar su apoyo o funcionamiento.
APLICACIONES RECOMENDADAS
IDEAL
Mantenimiento correctivo
Reposición del componente cuando su condición impide conservar la configuración funcional prevista del puntal.
CONDICIONADO
Puntales de otras marcas
Únicamente cuando se haya verificado la compatibilidad dimensional y funcional del gancho con el puntal.
IDEAL
Aplicación dentro del uso previsto del producto.
CONDICIONADO
Verificar condiciones específicas de uso.
NO RECOMENDADO
Condiciones fuera del uso previsto del producto.
