APUNTALAMIENTO DE LOSAS
Para configuraciones donde vigas H20 requieren un punto de apoyo superior regulable sobre andamios de carga compatibles.
VISTA TÉCNICA
CABEZAL PARA VIGA H20

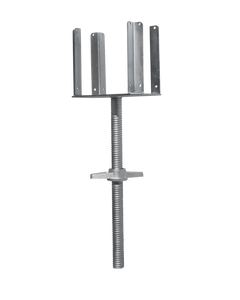

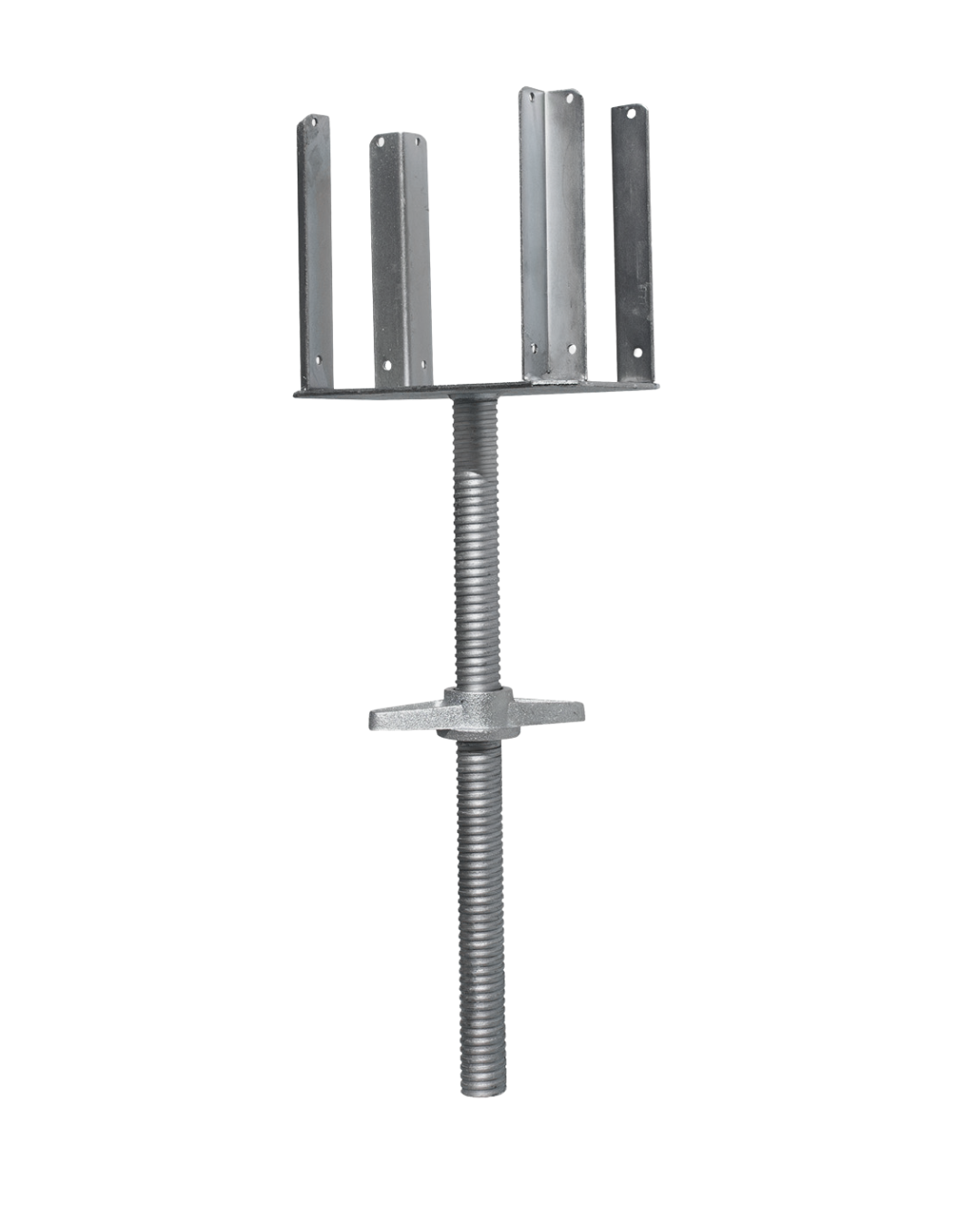

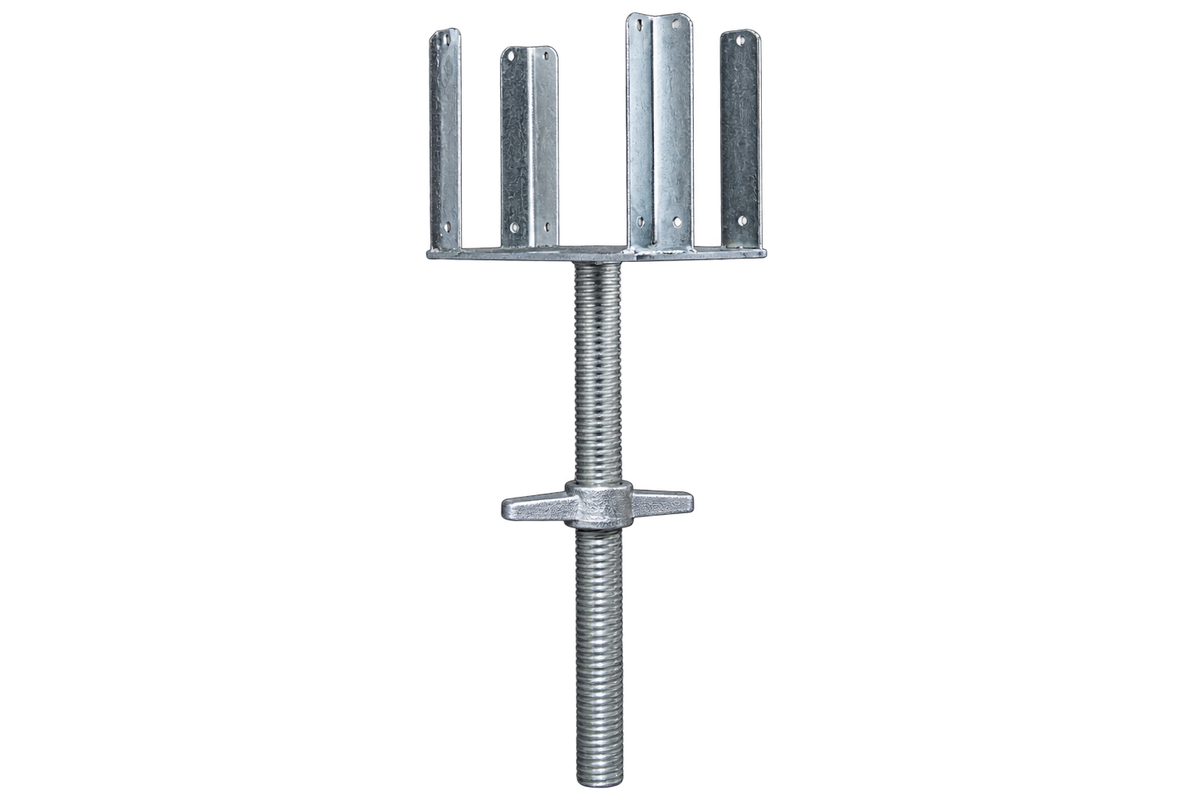

Cabezal con Tornillo para Viga H20
Diseñado para apoyar vigas H20 sobre andamios de carga y permitir el ajuste de altura mediante su sistema roscado. Su configuración integra la viga al sistema de soporte vertical y facilita la regulación durante el montaje.
PARA ANDAMIO DE CARGA
Diseñado para aplicaciones de apuntalamiento mediante andamios de carga.
AJUSTE MEDIANTE TORNILLO
Permite regular la posición del cabezal para adaptar la altura de apoyo de la viga.
PARA VIGA H20
Diseñado como elemento de apoyo para vigas H20 en sistemas de encofrado.
ESPECIFICACIONES TÉCNICAS
RESUMEN TÉCNICO
SKU
V1986
Disponibilidad
Entrega inmediata
Sistema
Andamio de carga
Compatibilidad
Ø tubo interior 33.60 a 38 mm
GEOMETRÍA Y ESTRUCTURA

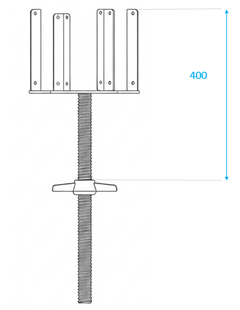

Rango útil de regulación
400 mm

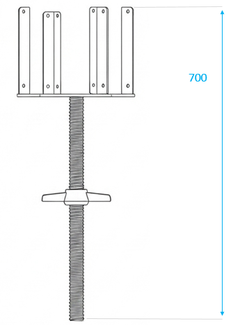

Altura total
700 mm
Peso
7.90 kg
CONSTRUCCIÓN
Material
Acero
Acabado
Galvanizado en frío
INFORMACIÓN ADICIONAL
Incluye
Tornillo nivelador
No incluye
Viga H20
CRITERIO TÉCNICO DE USO
Regulación y apoyo de viga H20
Accesorio diseñado para establecer el punto de apoyo entre las vigas H20 del sistema de encofrado y el andamio de carga. Su mecanismo de tornillo permite regular verticalmente la posición del cabezal durante el montaje para establecer la altura prevista del apoyo.
La capacidad real del sistema de apuntalamiento depende de la configuración completa del andamio, distribución de cargas, altura, arriostramiento, condiciones de apoyo y demás elementos que conforman el sistema.
La capacidad real del sistema de apuntalamiento depende de la configuración completa del andamio, distribución de cargas, altura, arriostramiento, condiciones de apoyo y demás elementos que conforman el sistema.
APLICACIONES RECOMENDADAS
IDEAL
REGULACIÓN DEL APOYO
El mecanismo roscado permite ajustar verticalmente la posición del cabezal durante el montaje para establecer la altura prevista del apoyo.
CONDICIONADO
CONFIGURACIÓN DEL ANDAMIO
La utilización del cabezal debe verificarse dentro de la configuración completa del andamio de carga, considerando altura, distribución de cargas, arriostramiento, condiciones de apoyo y compatibilidad entre componentes.
IDEAL
Aplicación dentro del uso previsto del producto.
CONDICIONADO
Verificar condiciones específicas de uso.
NO RECOMENDADO
Condiciones fuera del uso previsto del producto.
