El proyecto requiere controlar plomeo, alineación o estabilidad temporal mediante solicitaciones inclinadas.

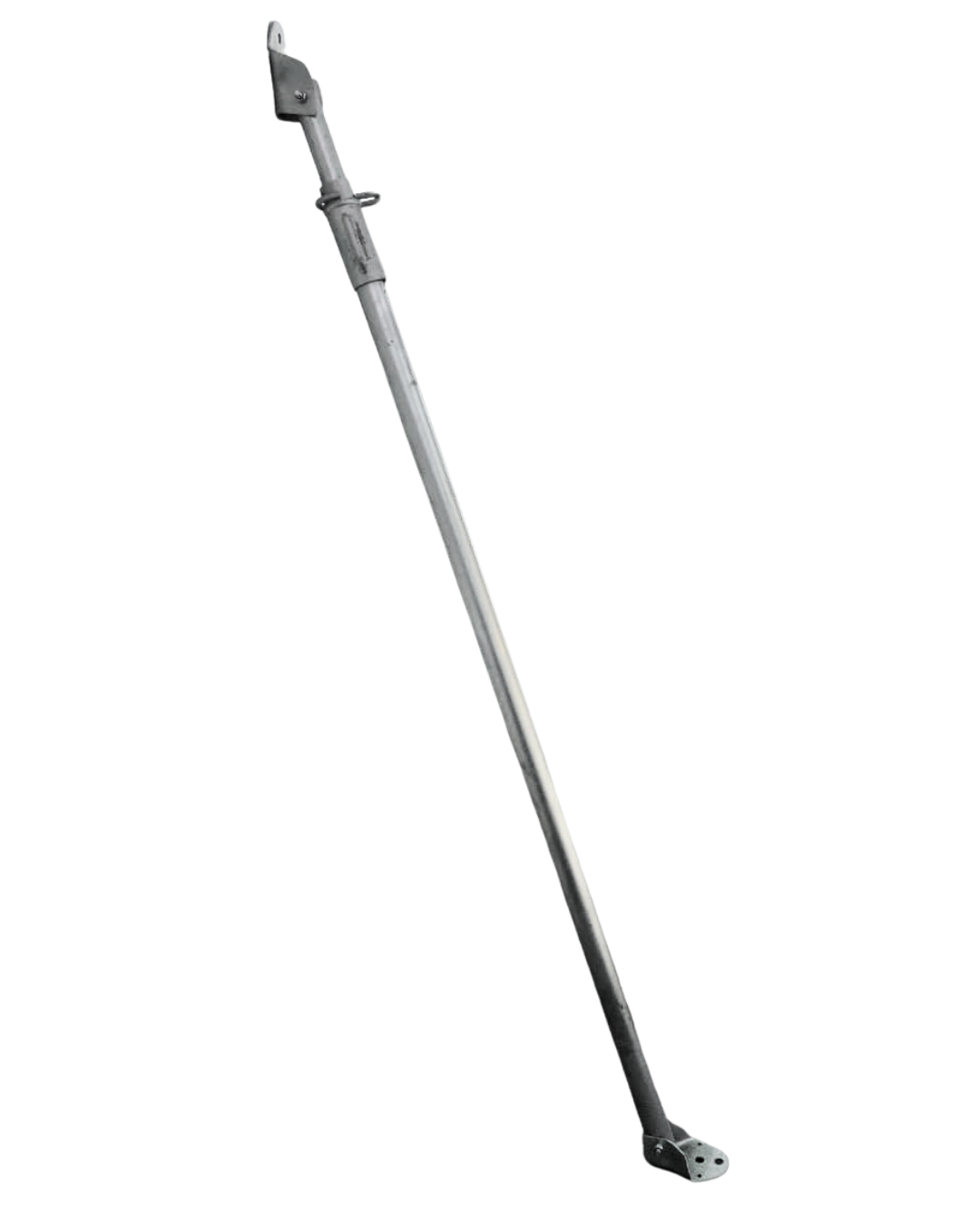

Línea de apuntalamiento EMAQ
SERIE I
Control geométrico
Ideal para proyectos donde el plomeo, la alineación o la estabilización temporal requieren controlar esfuerzos laterales mediante trabajo inclinado.
Cada línea de apuntalamiento responde a una decisión distinta de ingeniería.
Lógica de la familia
¿Por qué existe la Serie I?
Enfoque operativo
Control geométrico
Criterio de diseño
Perfil operativo
Cómo se comporta dentro del sistema
Los indicadores muestran la prioridad relativa que adquiere cada variable dentro del diseño y la operación de esta familia. No representan una calificación absoluta ni sustituyen la validación de altura, capacidad y configuración correspondiente a cada modelo.
Especialización
Control específico de cargas laterales.
Está concebida para estabilización, plomeo y posicionamiento temporal de elementos verticales.
Durabilidad
Configuración preparada para trabajo inclinado.
Responde a las solicitaciones propias del ajuste lateral y la estabilización temporal.
Reutilización
Uso repetido en operaciones de alineación y estabilización.
Puede trasladarse entre muros, columnas y otros elementos que requieran control geométrico.
Ligereza
El peso responde primero a la estabilidad.
La reducción de masa queda subordinada al control de fuerzas inclinadas y desplazamientos laterales.
Velocidad
Corrección rápida de la geometría durante el montaje.
El ajuste permite posicionar y mantener muros o columnas durante las operaciones temporales.
Cuándo revisar esta línea
Señales de que conviene revisar esta familia
Si una o varias de estas condiciones aparecen en el proyecto, conviene revisar los modelos disponibles dentro de esta familia.
La carga deja de actuar únicamente en dirección vertical y el proyecto requiere controlar esfuerzos laterales.
El proyecto requiere una solución específica para estabilizar temporalmente muros, columnas, paneles u otros elementos verticales.
Antes de seleccionar modelo
La línea ya está definida. Ahora valide el modelo.
Una misma línea puede incluir modelos con diferentes rangos de trabajo, capacidades y configuraciones. La ficha técnica es la siguiente capa de validación.
Altura de trabajo requerida
Defina el rango real de trabajo. La altura determina qué modelos de la familia pueden considerarse y cuáles deben descartarse antes de revisar capacidad y accesorios compatibles.
Capacidad de carga necesaria
Valide la carga que recibirá cada puntal dentro de la configuración real de obra. La capacidad disponible debe comprobarse en la ficha técnica antes de confirmar el modelo.
Configuración y compatibilidad
Valide la configuración prevista, los accesorios necesarios y la compatibilidad con el sistema de obra. Estos elementos permiten confirmar qué modelo puede integrarse correctamente.
Modelos disponibles
Seleccione el modelo que corresponde a su proyecto
Compare el rango de trabajo y la capacidad publicada de cada modelo. Abra la ficha técnica para validar su comportamiento en la altura requerida y confirmar la configuración compatible.
Selección de altura
¿A qué altura necesita trabajar?
Altura seleccionada
1.1
m
1.1 m
5.5 m
Capacidad publicada conforme a la ficha técnica. Incluye factor de seguridad.
I180
Entrega inmediata
Altura
1.10 m–1.80 m
Capacidad
12 kN compresión / 12 kN tracción
A 1.10 m
I400
Entrega inmediata
Altura
2.20 m–4.00 m
Capacidad
14.16 kN compresión / 15.60 kN tracción
A 2.20 m
I550
Entrega inmediata
Altura
3.00 m–5.50 m
Capacidad
14.16 kN compresión / 15.60 kN tracción
A 3.00 m
Validación con un asesor
¿Quiere confirmar cuál es el modelo correcto para su proyecto?
Comparta la altura de trabajo, la carga prevista y las condiciones de operación. Un asesor EMAQ le ayudará a confirmar qué modelo de SERIE I corresponde a su proyecto.
