IDEAL
VIGUETA Y BOVEDILLA
Compatible con vivienda en serie y modulación repetitiva
USORUDO
LINEA GR / USO RUDO
Puntal metálico
GR400
Entrega inmediata
Puntal telescópico de acero para apuntalamiento temporal con acabado pre-galvanizado y refuerzo en base, pensado para alta reutilización y trato rudo en obra.
4 m
Altura máxima
15.62 kN
Capacidad máxima
Ajustable
En altura
ESPECIFICACIONES TÉCNICAS
Resumen técnico
Modelo
GR400
Disponibilidad
Entrega inmediata
Sistema
Carga vertical
Rango
2.20 m a 4.00 m
Capacidad
15.62 kN - 6.20 kN (según altura)

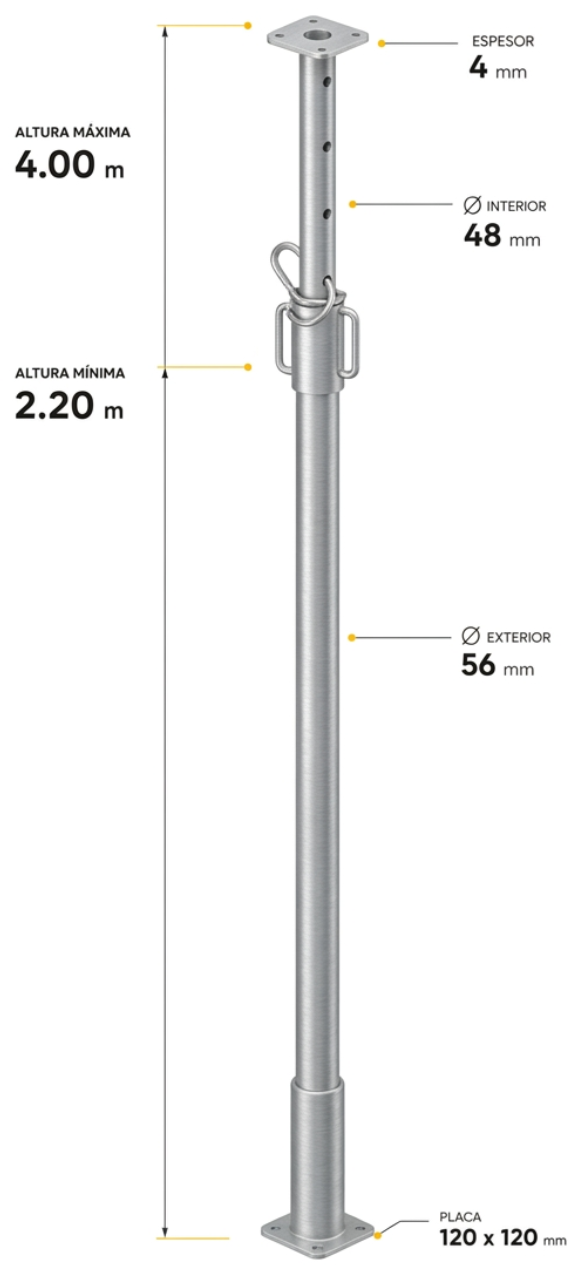

Geometría y estructura
Ø exterior
56 mm
Ø interior
48 mm
Espesor
2 mm
Placas
120 x 120 mm
Peso
12.20 kg
Construcción
Material
Acero
Acabado
pre-galvanizado
Vista técnica
Información adicional
Base normativa
EN 1065
Incluye
Puntal completo con sistema telescópico, rosca, arandela, gancho y placas
No incluye
Trípode, cabezal, accesorios de sistema
ELEMENTOS CLAVE DEL DESEMPEÑO DEL GR400
El puntal GR400 es un sistema telescópico de soporte vertical para apuntalamiento temporal en obra de uso intensivo. Su diseño prioriza durabilidad operativa, estabilidad y reutilización continua durante procesos repetitivos de cimbrado.
ACABADO PRE-GALVANIZADOProtección contra corrosión en ambientes agresivos, humedad constante y exposición prolongada en obra. Ideal para condiciones exigentes y ambientes salinos.
GRADUADO VISIBLEReduce tiempos de colocación al eliminar la necesidad de contar orificios manualmente, permitiendo ajustes más rápidos y precisos en obra.
REFUERZO INFERIORZona inferior reforzada para resistir impactos, deformaciones y condiciones de uso rudo donde el puntal recibe mayor desgaste.
Capacidad de carga
La capacidad varía conforme aumenta la extensión. La diferencia de la serie GR está en su desempeño operativo bajo reutilización intensiva.
Altura del puntal
(extensión)
(extensión)
Capacidad de carga
(con factor de seguridad)
(con factor de seguridad)
Extensión
2.20 m
15.62 kN(1,593 kg)
Extensión
3.00 m
13.33 kN(1,359 kg)
Extensión
3.50 m
8.58 kN(875 kg)
Extensión
4.00 m
6.20 kN(632 kg)
Comportamiento estructural
A mayor altura, menor capacidad
La vida útil del sistema depende del manejo, limpieza de rosca, apoyo firme y control de instalación en cada ciclo de obra.
Plomeo correctoAsegura verticalidad antes de cargar.
Carga centradaEvita excentricidades en el eje.
Base firmeUsa apoyo nivelado y resistente.
Las capacidades corresponden a cargas de trabajo e incluyen factor de seguridad.
APLICACIONES RECOMENDADAS
IDEAL
LOSA MACIZA
Uso continuo en obra con mayor exigencia operativa y reutilización frecuente
IDEAL
REAPUNTALAMIENTO TEMPORAL
Soporte temporal en procesos repetitivos de cimbrado y descimbrado
IDEAL
LOSACERO
Adecuado para sistemas metálicos y procesos constructivos acelerados
CONDICIONADO
LOSA RETICULADA
Aplicaciones sujetas a revisión técnica de carga y separación
NO RECOMENDADO
INFRAESTRUCTURA PESADA
No recomendado para transferencia estructural de alta carga
IDEALAplicación dentro del rango recomendado de uso.
CONDICIONADOUso sujeto a revisión técnica según aplicación y condiciones de trabajo.
NO RECOMENDADOCondiciones fuera del comportamiento previsto del sistema.
No recomendado para: Cargas industriales de alta exigencia.
Aplicaciones con esfuerzos laterales permanentes.
Infraestructura pesada sin cálculo específico.
Aplicaciones con esfuerzos laterales permanentes.
Infraestructura pesada sin cálculo específico.
CONSIDERACIONES DE USO:
Aunque su capacidad base es similar a la serie L, su valor está en la resistencia al uso rudo: mayor protección superficial, mejor comportamiento ante manipulación frecuente y mayor vida útil operativa.
La capacidad del puntal disminuye conforme aumenta su altura debido al efecto de esbeltez y pandeo.
La capacidad del puntal disminuye conforme aumenta su altura debido al efecto de esbeltez y pandeo.
GR400 vs L400
Mayor vida útil operativa frente a soluciones básicas, especialmente cuando el equipo se manipula y reutiliza todos los días.
CARACTERÍSTICA
GR400
PUNTAL EMAQ L400
Resistencia al trato de obra
Refuerzo y acabado para uso rudo
Solución básica de menor protección
Reutilización
Alta rotación con menor desgaste visible
Reutilización más limitada por acabado
Mantenimiento
Menor deterioro por manipulación constante
Mayor exposición a golpes y corrosión
Aplicación ideal
Obras con ciclos repetitivos y alta demanda operativa
Obra general de menor intensidad
Valor comercial
Menor costo por ciclo de uso
Menor inversión inicial
USO RUDO SIN CAMBIAR LA LÓGICA DE OBRA
- Mejor resistencia al manejo diario. Mayor vida útil en ciclos repetitivos. Acabado pre-galvanizado. Refuerzo en base. Menor desgaste operativo.
MÁS DURACIÓN EN OBRA REAL.
CRITERIO RELACIONADO
Contenido técnico enfocado en capacidad, estabilidad y uso real del sistema de apuntalamiento en obra.
CRITERIO ESTRUCTURALLa Ciencia del Apuntalamiento: por qué no todos los puntales son igualesEl apuntalamiento en obra no depende solo del material, sino del criterio técnico con el que se utiliza. Este artículo analiza por qué no todos los puntales son iguales, cómo la...CAPACIDAD DE CARGACapacidad de carga en puntales metálicos: cómo calcularla correctamente en obraGuía técnica sobre la variación de carga admisible en puntales metálicos según su extensión. Analizamos la pérdida de estabilidad por esbeltez, el cálculo de carga real para con...CONTROL GEOMÉTRICOHabilitado de Varilla y Apuntalamiento: El Control Geométrico en LosasEl habilitado de varilla en losas no es una etapa previa, sino el inicio del comportamiento estructural en obra. La precisión geométrica del acero define la distribución de carg...
Cotiza GR400 para tu obra
Recibe asesoría para definir el modelo GR adecuado según altura, rotación de equipo y condiciones reales de uso en obra.
