USORUDO
LINEA GR / USO RUDO

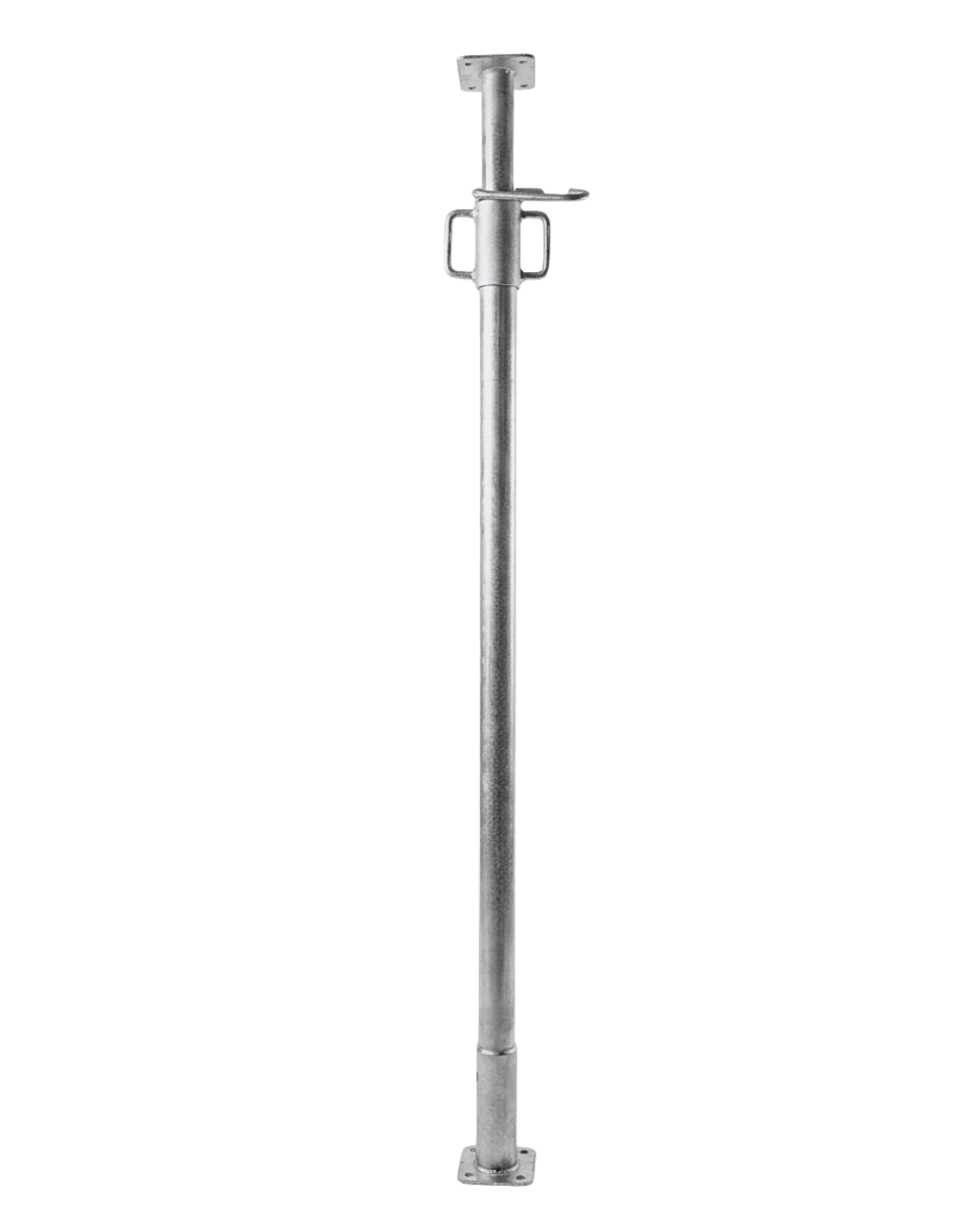

Puntal metálico
GR500
Puntal telescópico de acero para apuntalamiento temporal con acabado pre-galvanizado y refuerzo en base, pensado para alta reutilización y trato rudo en obra.
5 m
Altura máxima
15.62 kN
Capacidad máxima
Ajustable
En altura
ESPECIFICACIONES TÉCNICAS
Resumen técnico
Modelo
GR500
Sistema
Carga vertical
Rango
2.80 m a 5.00 m
Capacidad
15.62 kN - 4.53 kN (según altura)
Geometría y estructura
Ø exterior
56 mm
Ø interior
48 mm
Espesor
2 mm
Placas
120 x 120 mm
Peso
15.70 kg
Construcción
Material
Acero
Acabado
pre-galvanizado

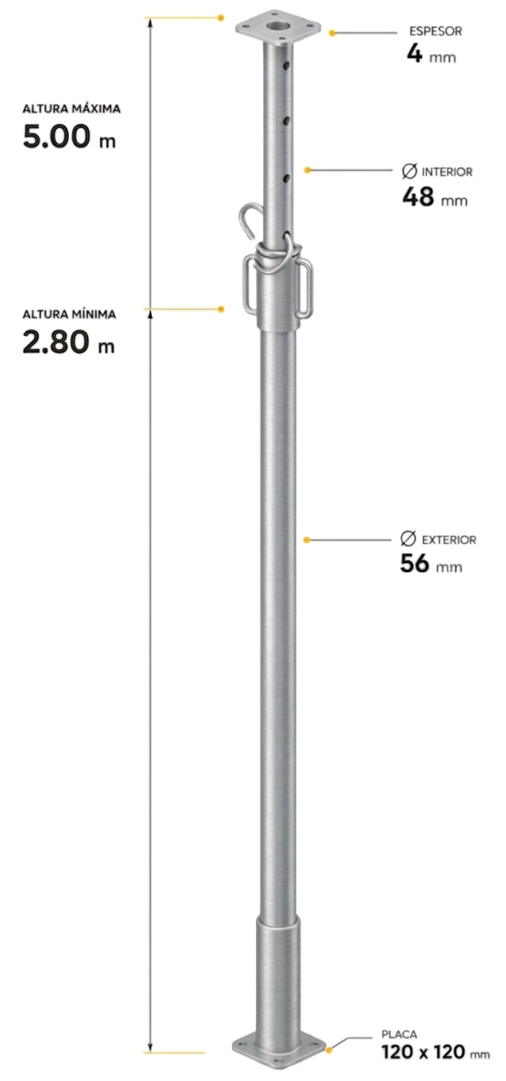

Vista técnica
Información adicional
Base normativa
EN 1065
Incluye
Puntal completo con sistema telescópico, rosca, arandela, gancho y placas
No incluye

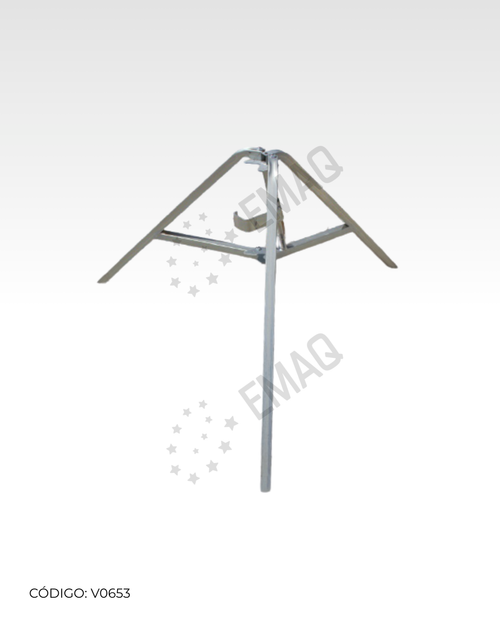

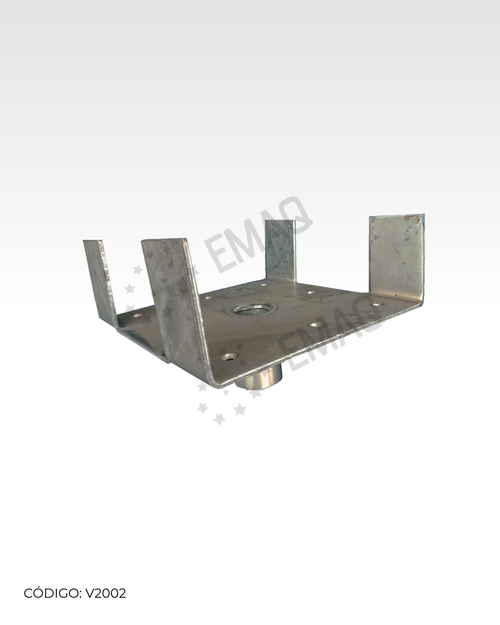

Trípode, cabezal, accesorios de sistema
ELEMENTOS CLAVE DEL DESEMPEÑO DEL GR500
El puntal GR500 es un sistema telescópico de soporte vertical diseñado para procesos de apuntalamiento de mayor altura. Mantiene estabilidad operativa y resistencia al desgaste en aplicaciones de reutilización continua en obra.
ACABADO PRE-GALVANIZADOProtección contra corrosión en ambientes agresivos, humedad constante y exposición prolongada en obra. Ideal para condiciones exigentes y ambientes salinos.
REFUERZO INFERIORZona inferior reforzada para resistir impactos, deformaciones y condiciones de uso rudo donde el puntal recibe mayor desgaste.
GRADUADO VISIBLEReduce tiempos de colocación al eliminar la necesidad de contar orificios manualmente, permitiendo ajustes más rápidos y precisos en obra.
Capacidad de carga
La capacidad varía conforme aumenta la extensión. La diferencia de la serie GR está en su desempeño operativo bajo reutilización intensiva.
Altura del puntal
(extensión)
(extensión)
Capacidad de carga
(con factor de seguridad)
(con factor de seguridad)
Extensión
2.80 m
15.62 kN(1,593 kg)
Extensión
3.50 m
13.68 kN(1,395 kg)
Extensión
4.00 m
8.59 kN(876 kg)
Extensión
5.00 m
4.53 kN(462 kg)
Comportamiento estructural
A mayor altura, menor capacidad
La vida útil del sistema depende del manejo, limpieza de rosca, apoyo firme y control de instalación en cada ciclo de obra.
Plomeo correctoAsegura verticalidad antes de cargar.
Carga centradaEvita excentricidades en el eje.
Base firmeUsa apoyo nivelado y resistente.
Las capacidades corresponden a cargas de trabajo e incluyen factor de seguridad.
APLICACIONES RECOMENDADAS
IDEAL
LOSA MACIZA
Aplicaciones convencionales con necesidad de mayor alcance vertical
IDEAL
LOSAS DE MAYOR ALTURA
Mayor rango operativo para procesos de apuntalamiento vertical
IDEAL
REAPUNTALAMIENTO TEMPORAL
Adecuado para soporte temporal en alturas elevadas
CONDICIONADO

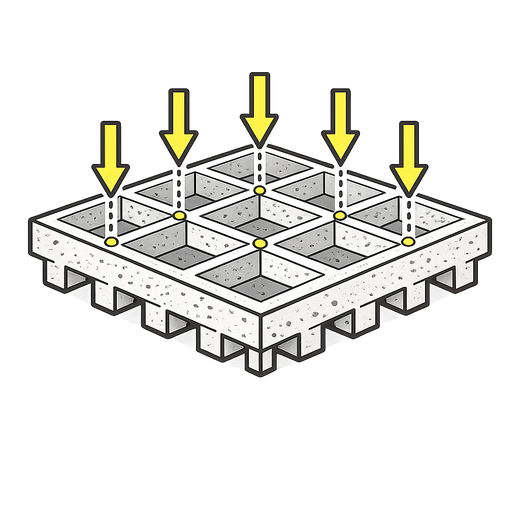

LOSA RETICULADA
Requiere control técnico de carga y esbeltez
NO RECOMENDADO

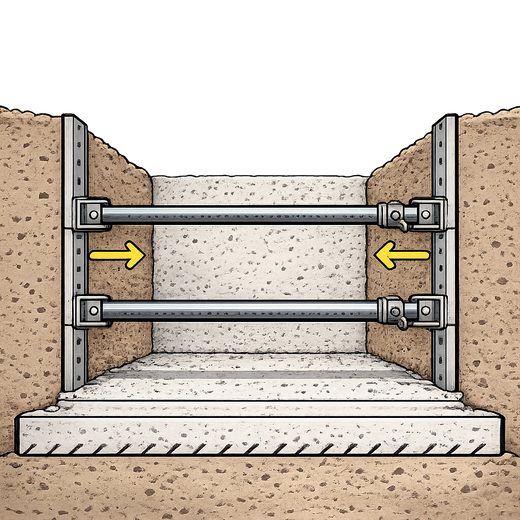

RETENIDA
No diseñado para trabajo permanente a carga lateral
IDEALAplicación dentro del rango recomendado de uso.
CONDICIONADOUso sujeto a revisión técnica según aplicación y condiciones de trabajo.
NO RECOMENDADOCondiciones fuera del comportamiento previsto del sistema.
No recomendado para: Cargas industriales de alta exigencia.
Aplicaciones con esfuerzos laterales permanentes.
Infraestructura pesada sin cálculo específico.
Aplicaciones con esfuerzos laterales permanentes.
Infraestructura pesada sin cálculo específico.
CONSIDERACIONES DE USO:
Aunque su capacidad base es similar a la serie L, su valor está en la resistencia al uso rudo: mayor protección superficial, mejor comportamiento ante manipulación frecuente y mayor vida útil operativa.
La capacidad del puntal disminuye conforme aumenta su altura debido al efecto de esbeltez y pandeo.
La capacidad del puntal disminuye conforme aumenta su altura debido al efecto de esbeltez y pandeo.

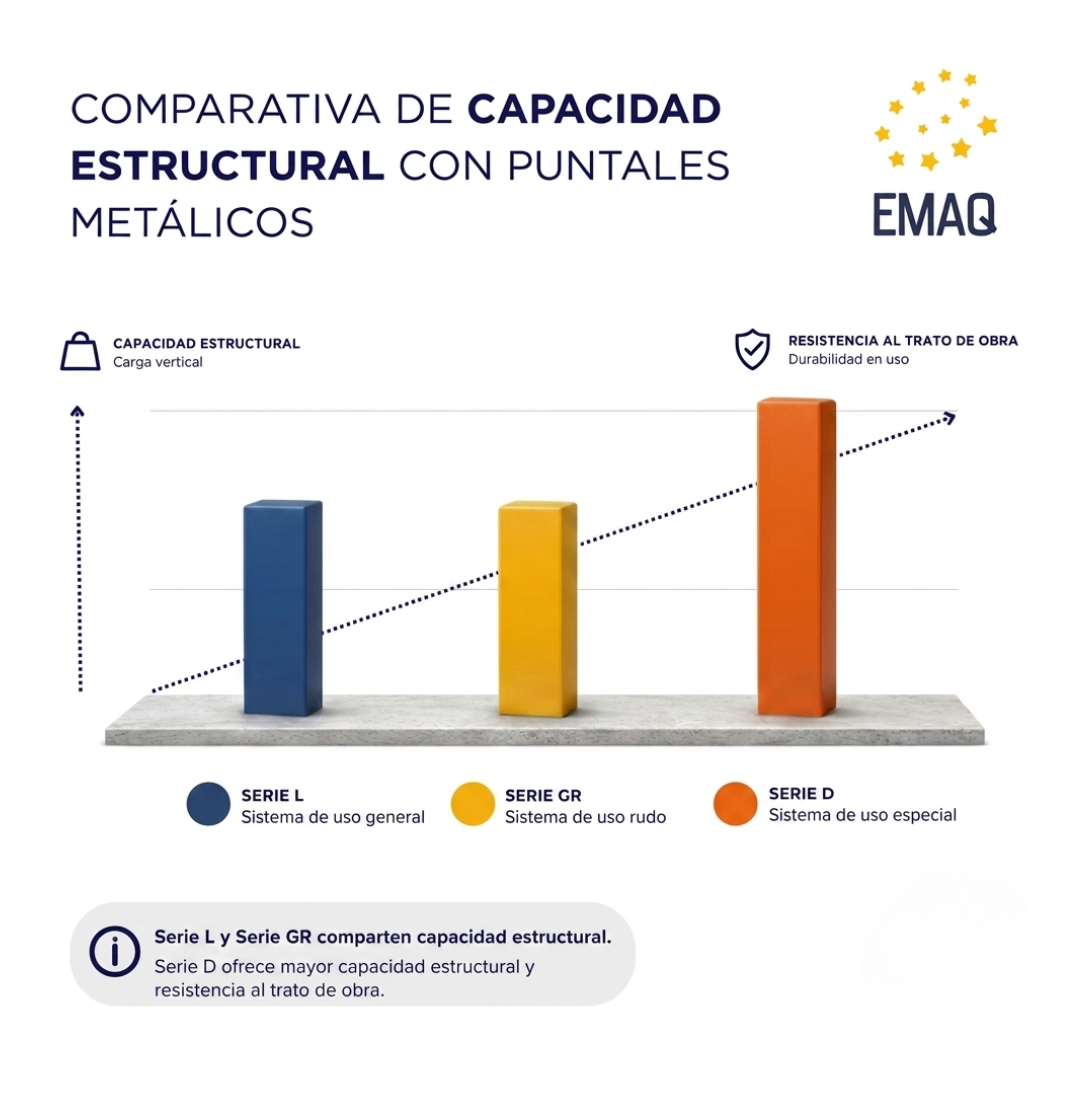

GR500 vs SERIE L
Mayor vida útil operativa frente a soluciones básicas, especialmente cuando el equipo se manipula y reutiliza todos los días.
CARACTERÍSTICA
GR500
PUNTAL EMAQ SERIE L
Resistencia al trato de obra
Refuerzo y acabado para uso rudo
Solución básica de menor protección
Reutilización
Alta rotación con menor desgaste visible
Reutilización más limitada por acabado
Mantenimiento
Menor deterioro por manipulación constante
Mayor exposición a golpes y corrosión
Aplicación ideal
Obras con ciclos repetitivos y alta demanda operativa
Obra general de menor intensidad
Valor comercial
Menor costo por ciclo de uso
Menor inversión inicial
USO RUDO SIN CAMBIAR LA LÓGICA DE OBRA
- Mejor resistencia al manejo diario.
- Mayor vida útil en ciclos repetitivos.
- Acabado pre-galvanizado.
- Refuerzo en base. Menor desgaste operativo.
MÁS DURACIÓN EN OBRA REAL.
