IDEAL
LOSA MACIZA
Vivienda y obra media con losas macizas de espesor moderado
USOGENERAL
LÍNEA L / USO GENERAL

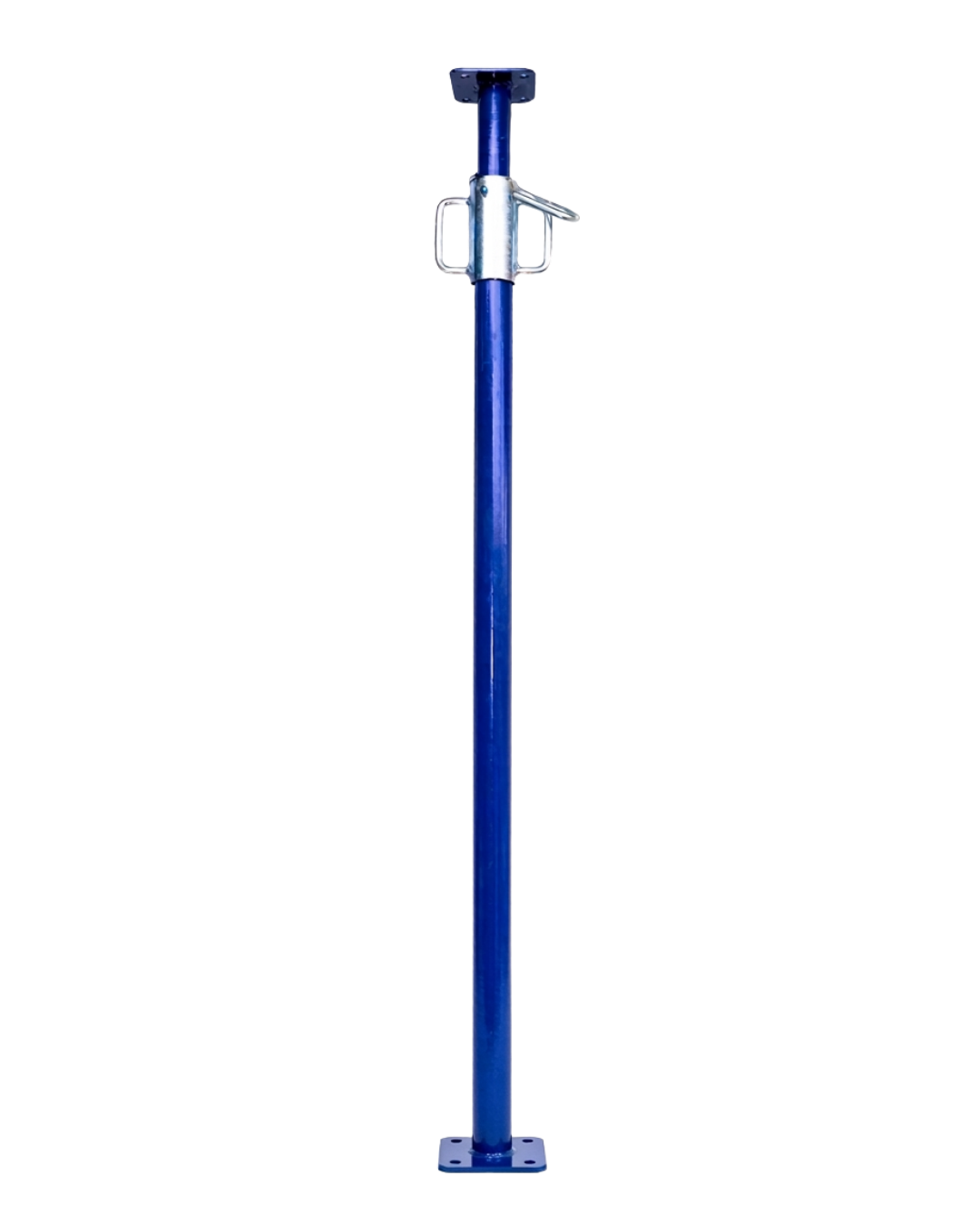

Puntal metálico
L400
Entrega inmediata
Puntal telescópico de acero para apuntalamiento de losas.
Diseñado para soportar cargas verticales con ajuste preciso en alturas y alta reutilización en obra.
Diseñado para soportar cargas verticales con ajuste preciso en alturas y alta reutilización en obra.
4 m
Altura máxima
15.62 kN
Capacidad máxima
Ajustable
En altura
ESPECIFICACIONES TÉCNICAS
Resumen técnico
Modelo
L400
Disponibilidad
Entrega inmediata
Sistema
Carga vertical
Rango
2.20 m a 4.00 m
Capacidad
15.62 kN - 6.20 kN (según altura)
Geometría y estructura
Ø exterior
56 mm
Ø interior
48 mm
Espesor
2 mm
Placas
120 x 120 mm
Peso
11.20 kg
Construcción
Material
Acero
Acabado
Pintura epoxica

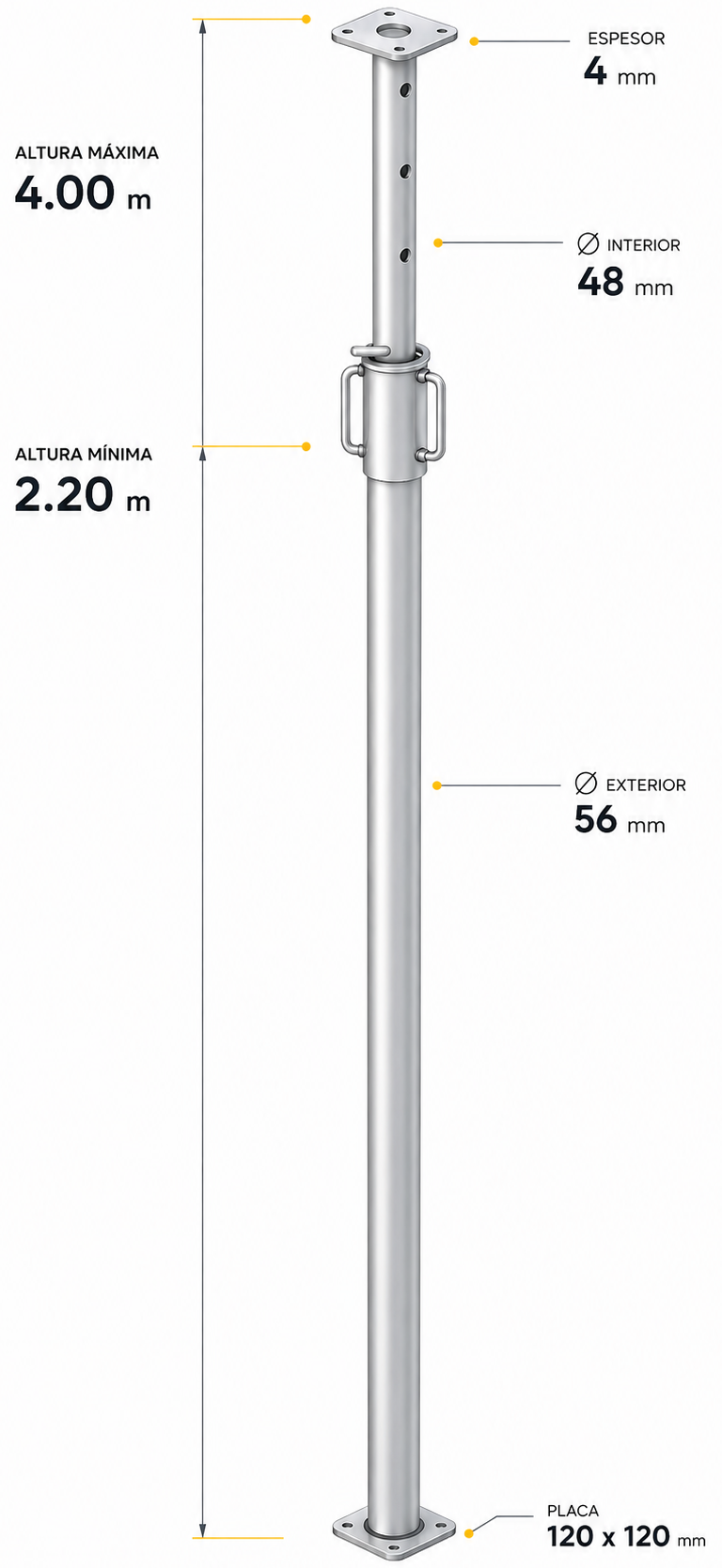

Vista técnica
Información adicional
Base normativa
EN 1065
Incluye
Puntal completo con sistema telescópico, rosca, arandela, gancho y placas
No incluye
Trípode, cabezal, accesorios de sistema
ELEMENTOS CLAVE DEL DESEMPEÑO DEL L400
El puntal L400 es un sistema telescópico de soporte vertical utilizado en procesos de cimbra para losas. Su diseño permite ajuste preciso de altura, reutilización continua y comportamiento estructural controlado en obra.
SISTEMA ANTI-EXTRACCIÓNSistema que evita la separación accidental de componentes durante manipulación, transporte y uso en obra.
PINTURA EPÓXICARecubrimiento aplicado para proteger el acero contra desgaste, humedad y manipulación en obra, prolongando la vida útil en usos repetitivos.
ARANDELA SOLDADAReduce gastos por pérdida de componentes y protege la rosca al mantenerse siempre colocada, evitando entrada de concreto y desgaste prematuro.
Capacidad de carga
La capacidad del puntal varía en función de su extensión. A menor altura, mayor capacidad de carga.
Altura del puntal
(extensión)
(extensión)
Capacidad de carga
(con factor de seguridad)
(con factor de seguridad)
Extensión
2.20 m
15.62 kN(1,593 kg)
Extensión
3.00 m
13.33 kN(1,359 kg)
Extensión
3.50 m
8.58 kN(875 kg)
Extensión
4.00 m
6.20 kN(632 kg)
Comportamiento estructural
A mayor altura, menor capacidad
La estabilidad depende de la altura y la instalación real.
Plomeo correctoAsegura verticalidad antes de cargar.
Carga centradaEvita excentricidades en el eje.
Base firmeUsa apoyo nivelado y resistente.
Las capacidades corresponden a cargas de trabajo e incluyen factor de seguridad.
APLICACIONES RECOMENDADAS
IDEAL
REAPUNTALAMIENTO TEMPORAL
Soporte temporal durante ganancia de resistencia del concreto
IDEAL

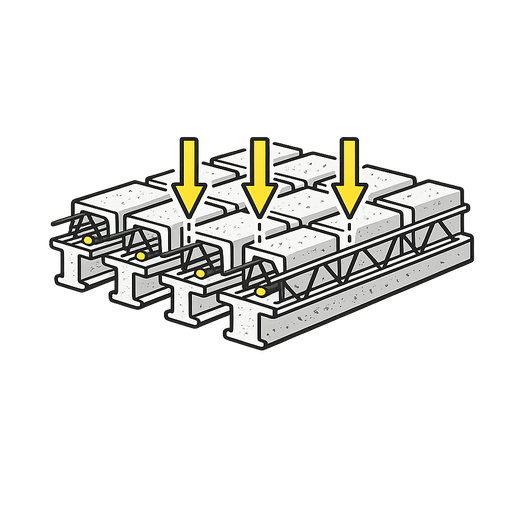

SISTEMAS DE VIGUETA Y BOVEDILLA
Vivienda en serie y sistemas repetitivos de rápida modulación
CONDICIONADO

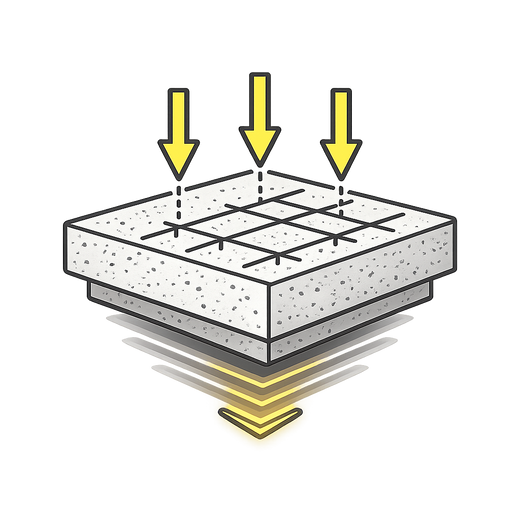

LOSA MACIZA PESADA
Aplicaciones sujetas a revisión técnica de carga y altura
NO RECOMENDADO
RETENIDA
Puntal no diseñado para presión lateral; riesgo de colapso
NO RECOMENDADO

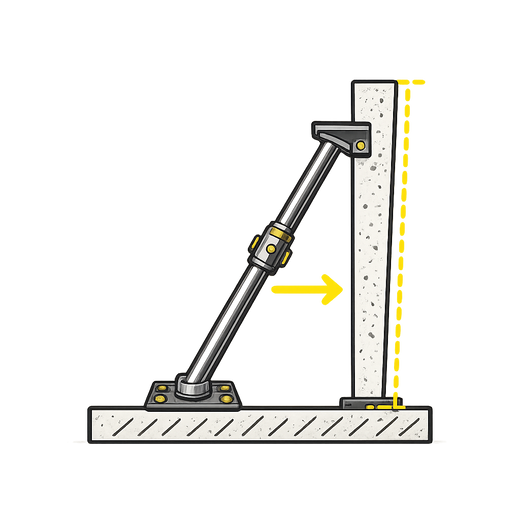

APEOS
Diseñado exclusivamente para carga vertical
IDEALAplicación dentro del rango recomendado de uso.
CONDICIONADOUso sujeto a revisión técnica según aplicación y condiciones de trabajo.
NO RECOMENDADOCondiciones fuera del comportamiento previsto del sistema.
No recomendado para: Cargas horizontales.
Apuntalamiento sin base firme.
Uso en condiciones de alta excentricidad sin estabilización lateral
Apuntalamiento sin base firme.
Uso en condiciones de alta excentricidad sin estabilización lateral
CONSIDERACIONES DE USO:
La capacidad del puntal disminuye conforme aumenta su altura debido al efecto de esbeltez y pandeo.
Factores como velocidad de colado, vibrado, excentricidad y condiciones de apoyo influyen directamente en su desempeño real en obra.
Factores como velocidad de colado, vibrado, excentricidad y condiciones de apoyo influyen directamente en su desempeño real en obra.

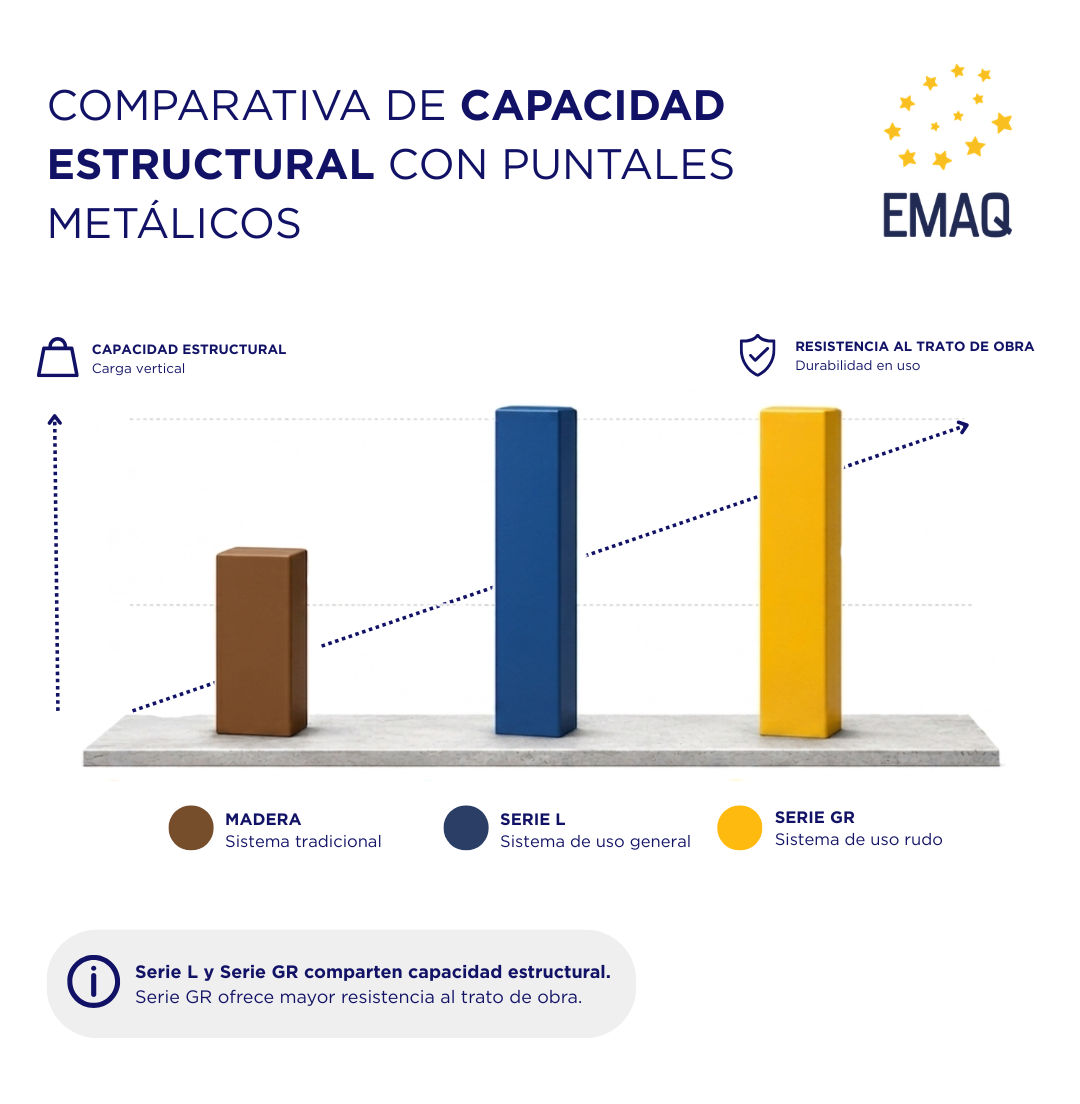

Puntal metálico vs polín de madera
En obra, la diferencia no está en el costo inicial, sino en la estabilidad, la repetibilidad y el control del sistema durante el colado.
CARACTERÍSTICA
L400
POLÍN DE MADERA
Reutilización
Control estructural repetible
Baja y variable
Seguridad
Control estructural estable
Depende del estado del material
Precisión
Ajuste milimétrico
Ajuste manual sin control fino
Durabilidad
Diseñado para uso continuo en obra
Degradación por humedad y uso
Control durante el colado
Comportamiento predecible
Respuesta variable
EL COSTO REAL ESTÁ EN LA OBRA
- Elimina retrabajos por nivelación
- Mayor control durante el colado
- Reduce fallas por material
- Instalación más rápida en obra
- Sistema reutilizable por ciclos
MENOR COSTO POR USO REAL.
